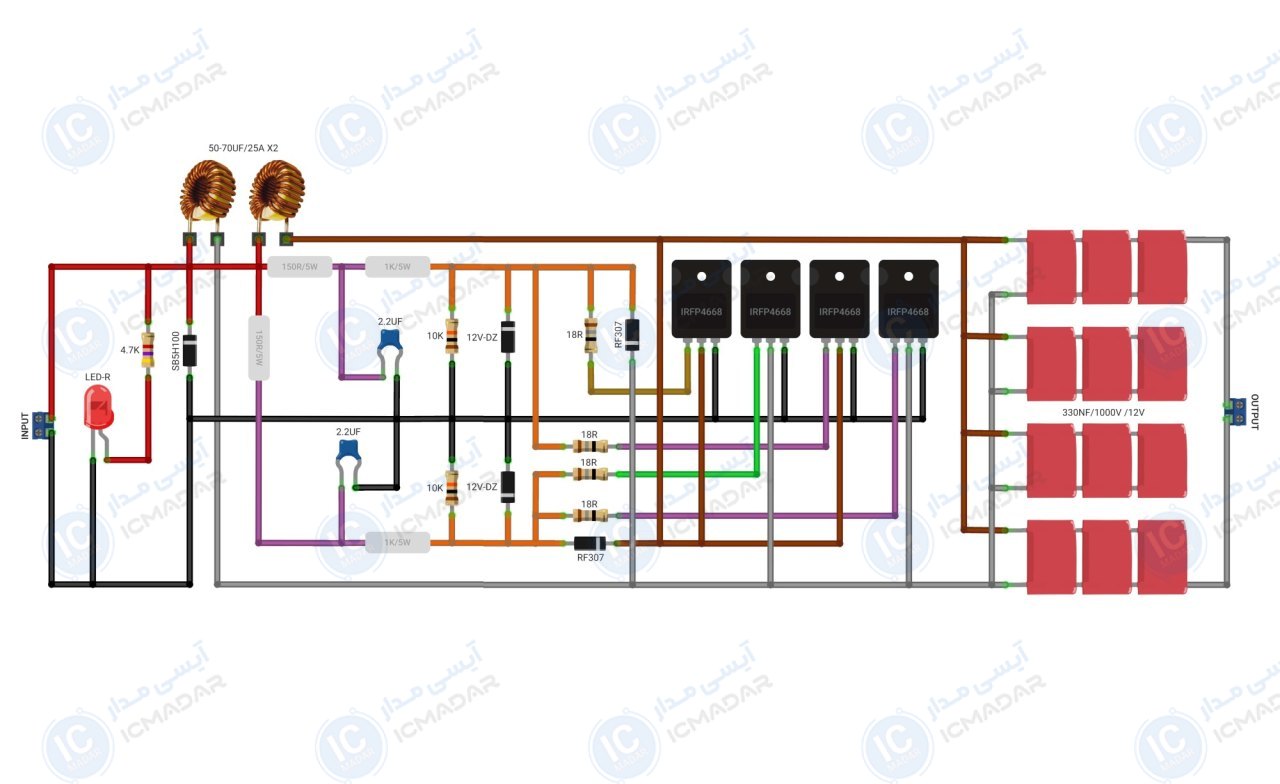

مدار کوره القایی 2.5 کیلو وات
ذوب فلزات گرانبها | استخراج فلزات از ضایعات | بازیابی قطعات فلزی آسیبدیده
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی ولتاژ : 40 تا 65 ولت
- • جریان ورودی : حداکثر 50 آمپر
- • توان خروجی : 2500 وات
- • نوع گرمایشی : لوله مسی
- • فرکانس کاری : 20 تا 80 کیلوهرتز
- • خنکسازی کویل : با گردش آب
- • نوع درایو : چهار عدد ماسفت
- • راهاندازی: بدون کنترلگر PWM
- • پی سی بی : 170 در 100 میلیمتر
- • تعداد قطعات : 37 عدد
لیست قطعات
- ماسفت IRFP4668 چهار عدد
- مقاومت 150 اهم 5 وات دو عدد
- مقاومت 1 کیلو اهم 5 وات دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 4.7 کیلو اهم
- مقاومت 18 اهم چهار عدد
- خازن 330 نانوفاراد 1000 ولت 14 عدد

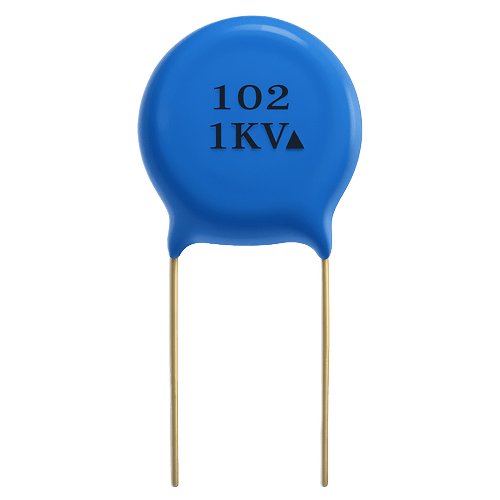

- خازن سرامیکی 2.2 میکروفاراد دو عدد
- دیود زنر 12 ولت دو عدد
- دیود FR307 دو عدد
- ال ای دی قرمز مات
- دیود SB5H100

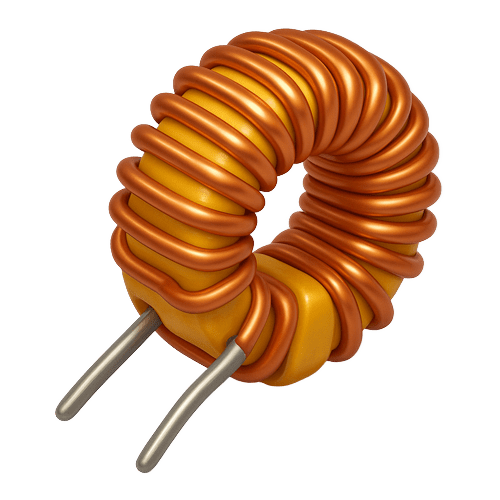

آشنایی با قطعات مدار

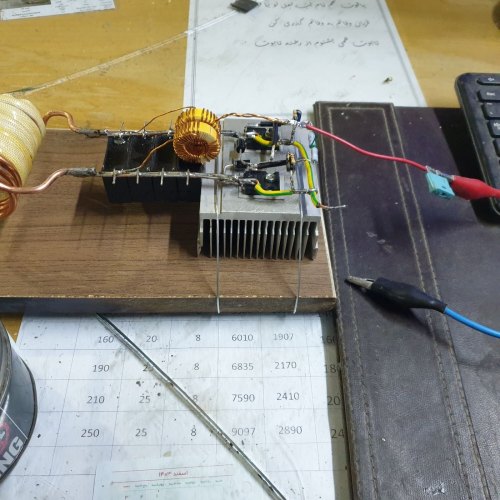

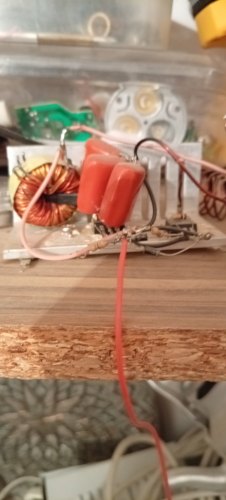

تا الان ۲ نفر این پروژه رو ساختند!
