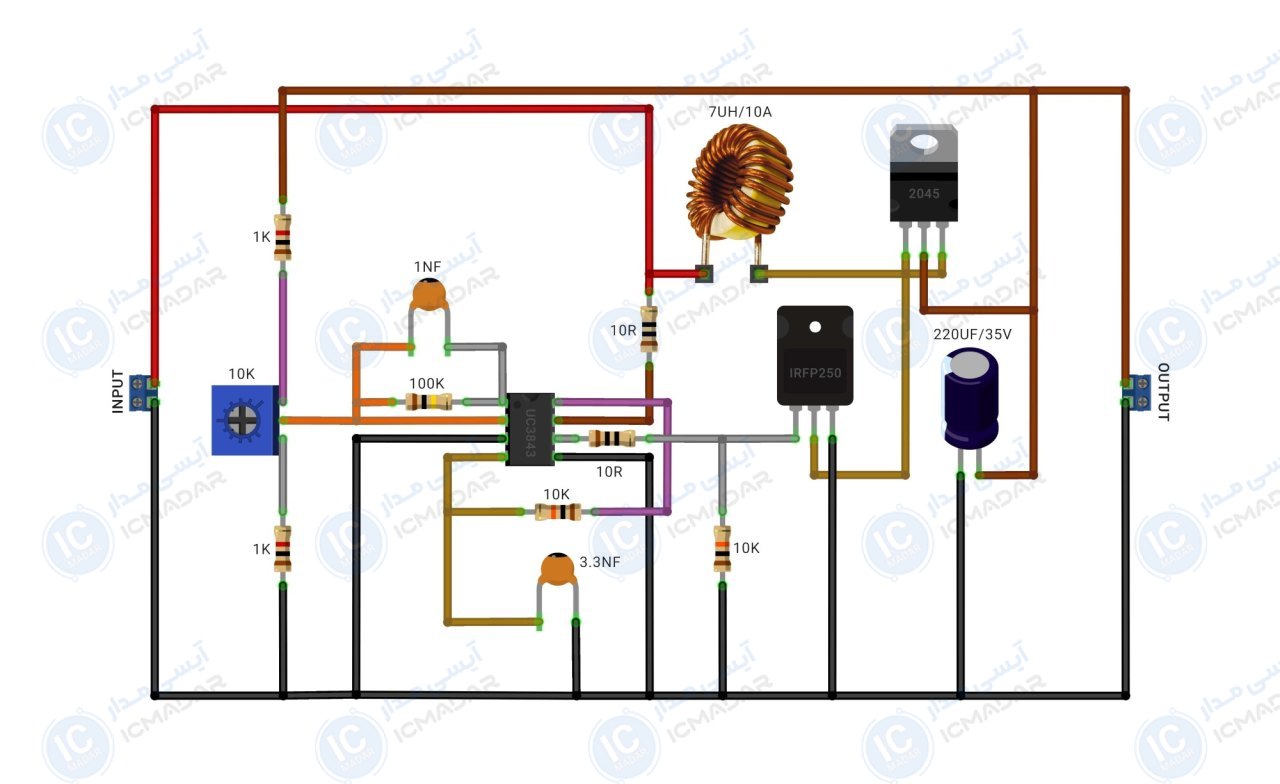

مدار مبدل 12 به 24 ولت 5 آمپری

مشخصات فنی

• • ورودی ولتاژ : 12 ولت
• • ولتاژ خروجی : 24 ولت
• • حداکثر جریان : 5 آمپر
• • توان خروجی : حدود 100 وات
• • نوع مبدل : بوست
• • بازدهی مدار : بالای 90%
• • آیسی کنترلر : UC3843
• • فرکانس : حدود 100 کیلوهرتز
• • حداکثر افت ولتاژ : 0.5 ولت
• • پی سی بی : _

لیست قطعات

• آیسی UC3843
• ماسفت IRFZ44
• دیود MBRF2045
• خازن 220 میکروفاراد 35 ولت
• خازن عدسی 1 نانو فاراد
• خازن عدسی 3.3 نانو فاراد
• مقاومت 100 کیلو اهم
• مقاومت 10 کیلو اهم دو عدد
• مقاومت 1 کیلو اهم دو عدد
• مقاومت 10 اهم دو عدد
