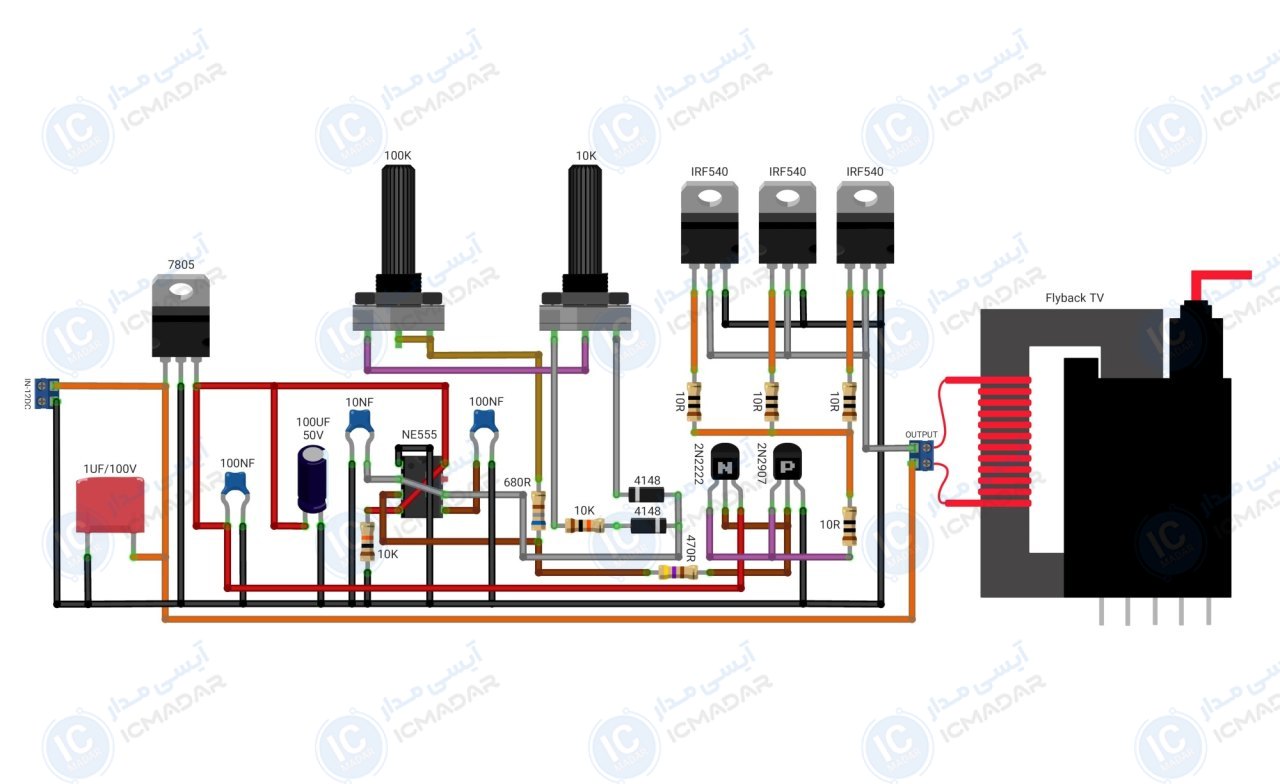

مدار پالس ژنراتور 50 کیلو ولت
ایجاد قوس الکتریکی | تولید میدان الکتریکی برای آزمایشهای علمی | ساخت جرقهزنهای صنعتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 ولت
- • جریان مورد نیاز : 5 آمپر به بالا
- • ولتاژ خروجی: حدود 50 کیلو ولت
- • خطر : آسیب به تجهیزات و انسان
- • قوس الکتریکی : حدود 2 سانتیمتر
- • نوع ولتاژ خروجی : AC ولتاژ بالا
- • راندمان مدار : حدود 80%
- • نشانگر ال ای دی : خیر
- • پی سی بی : 75 در 55 میلیمتر
- • تعداد قطعات : 24 عدد
لیست قطعات
- آیسی NE555
- ماسفت IRF540 سه عدد
- رگلاتور 7805
- ترانزیستور 2N2222
- ترانزیستور 2N2907
- ولوم 100 کیلو اهم
- ولوم 10 کیلو اهم
- خازن 100 میکرو فاراد 50 ولت
- خازن 100 نانو فاراد مولتی لایر دو عدد
- خازن 10 نانو فاراد مولتی لایر
- خازن 1 میکرو فاراد 100 ولت پلی استر
- دیود 1N4148 دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 680 اهم
- مقاومت 470 اهم
- مقاومت 10 اهم چهار عدد
آشنایی با قطعات مدار

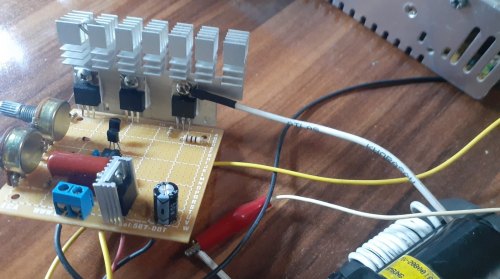

یک نفر این پروژه رو ساخته!
