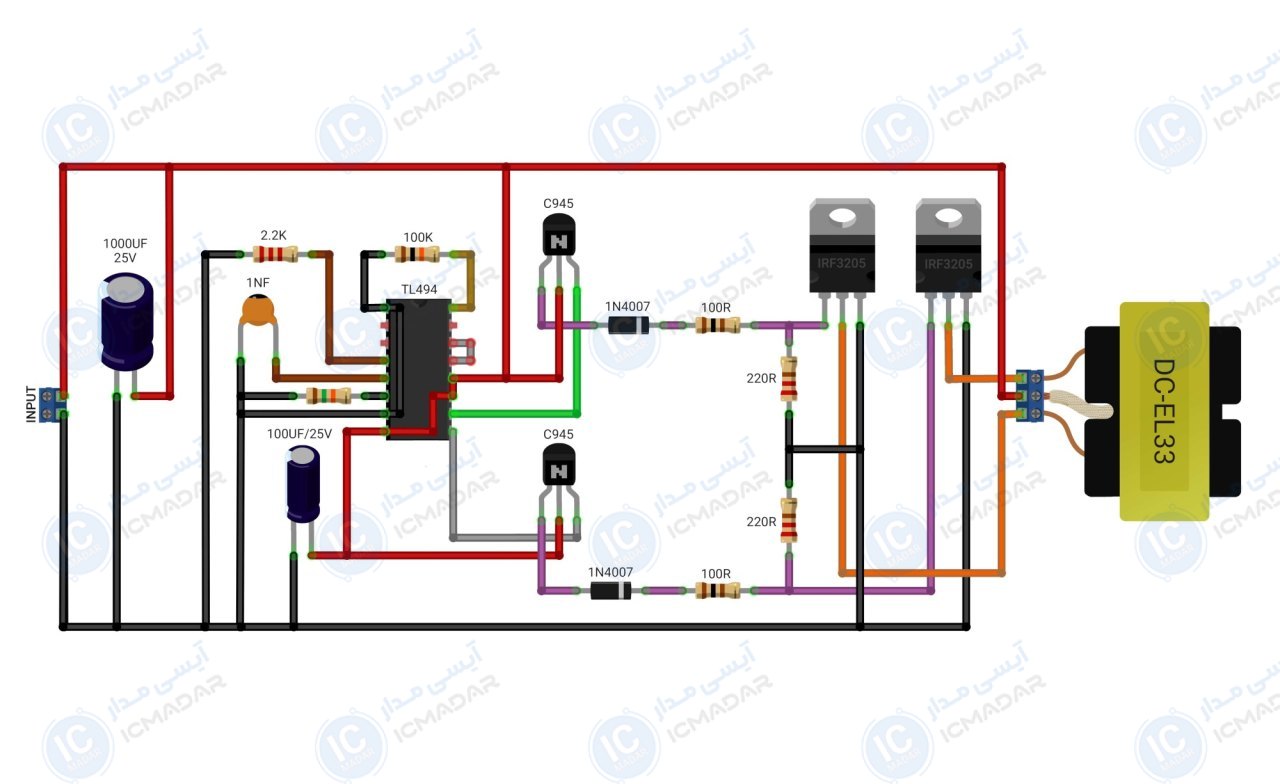

مدار اینورتر 150 وات با پاور کامپیوتر
تأمین برق تو قطعی برق | منبع برق پرتابل | استفاده تو کمپ و طبیعت
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • درایو قدرت : دو عدد ماسفت
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 150 وات
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : 15 آمپر
- • نوع پالس : PWM
- • نشانگر ال ای دی : خیر
- • شکل موج : مربعی
- • پی سی بی : 65 در 43 میلیمتر
- • تعداد قطعات : 17 عدد
لیست قطعات
- مقاومت 100 اهم دو عدد
- مقاومت 15 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 220 اهم دو عدد
- مقاومت 10 کیلو اهم
- خازن عدسی 1 نانو فاراد عدسی
- خازن 100 میکرو فاراد 25 ولت
- خازن 1000 میکرو فاراد 25 ولت
- ترانزیستور C945 دو عدد
- دیود 1N4007 دو عدد
- ماسفت IRF3205 دو عدد
- ایسی TIL494
آشنایی با قطعات مدار

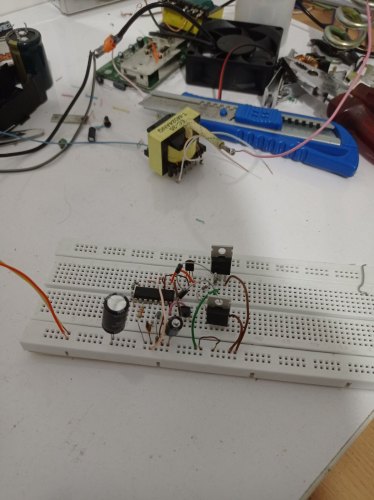

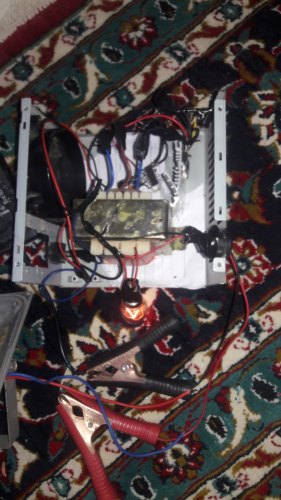

تا الان ۳ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
