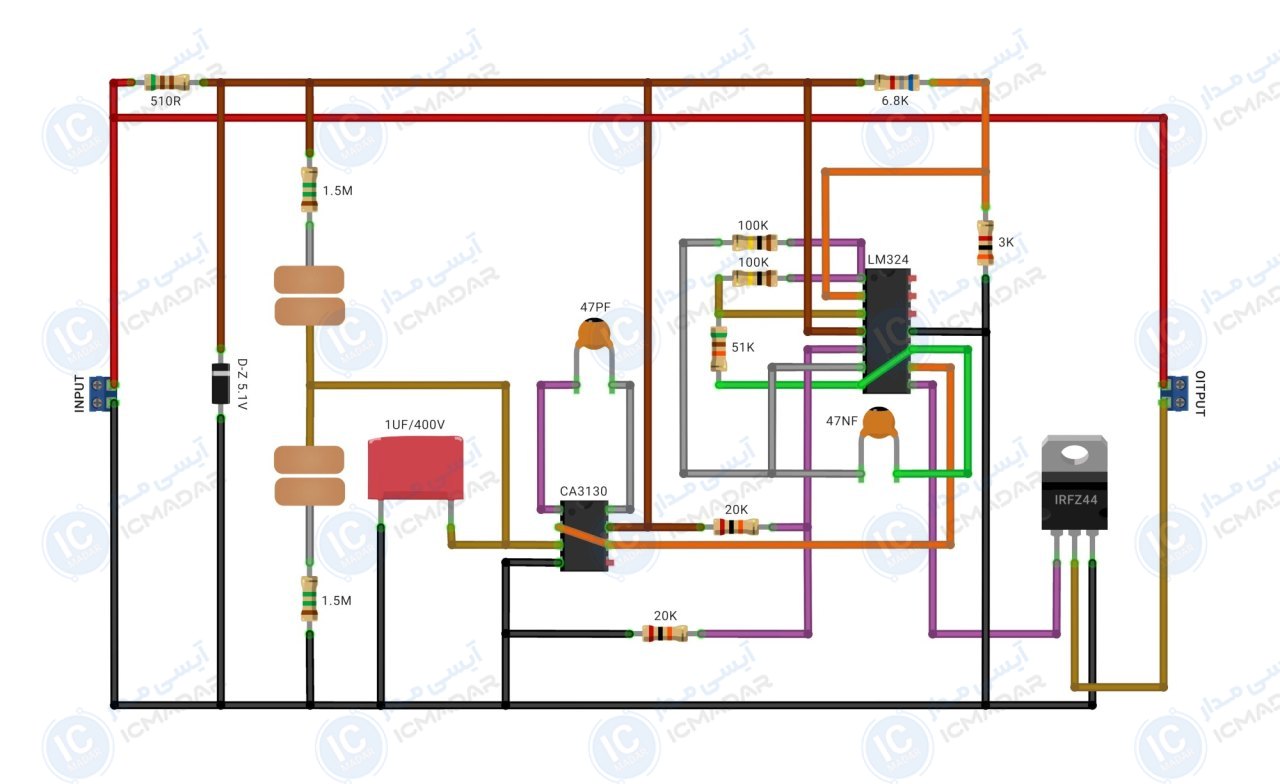

مدار دیمر لمسی هوشمند
دیمر لمسی برای روشنایی اتاق | تنظیم نور لامپ مطالعه | کنترل سرعت فن
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • جریان مدار : 100 میلیآمپر
- • کنترلکننده اصلی : LM393
- • حساسیت لمسی : بالا
- • سرعت پاسخگویی : فوری
- • تقویت سیگنال لمس : دارد
- • کنترل بهصورت پلهای : بله
- • پایداری در نوسان ولتاژ : بالا
- • پی سی بی : _
- • تعداد قطعات : 17 عدد
لیست قطعات
- آیسی LM324
- آیسی CA3130
- ماسفت IRFZ44
- دیود زنر 5.1 ولت
- خازن 1 میکروفاراد 400 ولت
- خازن 47 نانو فارد عدسی
- خازن 47 پیکو فاراد عدسی
- مقاومت 1.5 مگا اهم دو عدد
- مقاومت 100 کیلو اهم دو عدد
- مقاومت 51 کیلو اهم
- مقاومت 20 کیلو اهم دو عدد
- مقاومت 6.8 کیلو اهم
- مقاومت 3 کیلو اهم
- مقاومت 510 اهم
