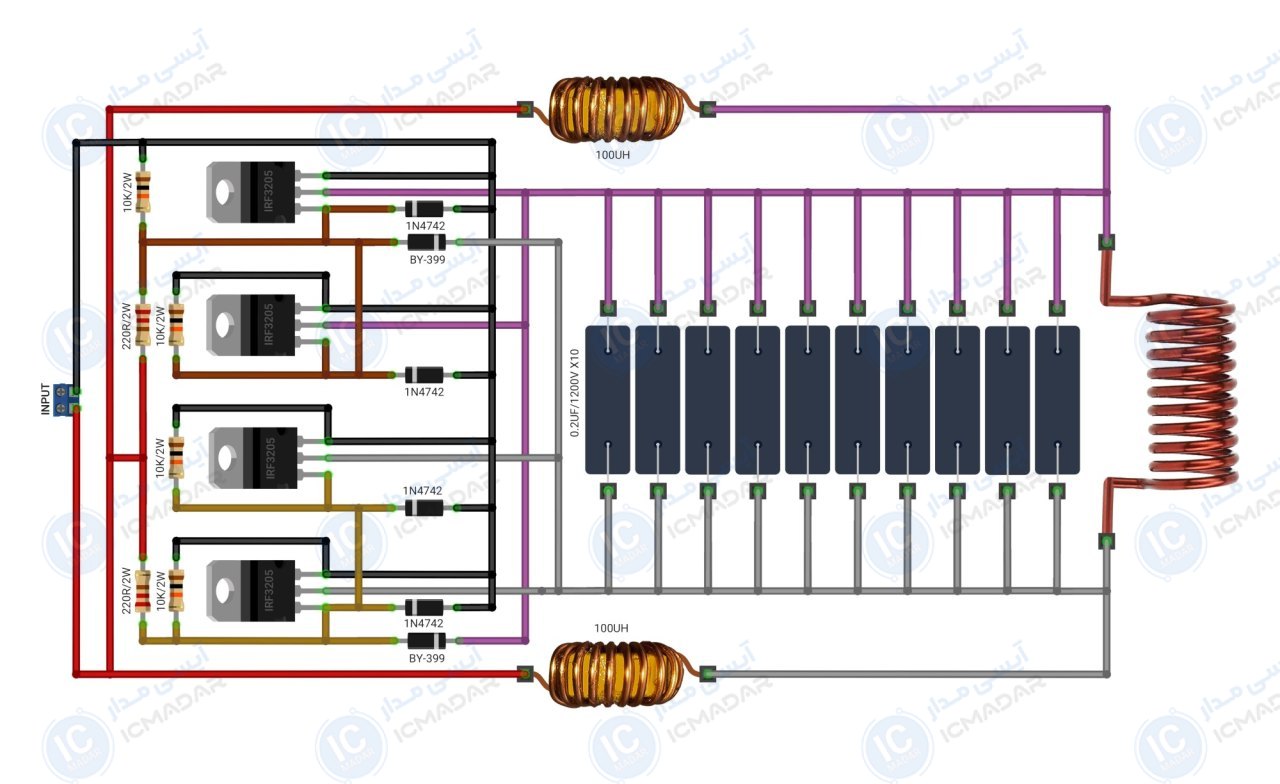

مدار کوره القایی پرقدرت یک کیلو وات
شکلدهی سریع فلزات | استفاده در پروژههای صنعتی کوچک | اتصال قطعات فلزی از طریق حرارت
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 12 ولت
- • نوع ورودی : مستقیم
- • توان خروجی : 1000 وات
- • جریان مورد نیاز : 20 آمپر
- • کنترل رزونانس : دستی و تجربی
- • پایداری و قدرت مدار : بالا
- • سرعت داغشدن : چند ثانیه
- • ایمنی : نیازمند رعایت دقت بالا
- • پی سی بی : 233 در 75 میلیمتر
- • تعداد قطعات : 27 عدد
لیست قطعات
- ماسفت IRF3205 چهار عدد
- دیود 1N4742 چهار عدد
- دیود BY-399 دو عدد
- مقاومت 220 اهم 2 وات دو عدد
- مقاومت 10 کیلو هم 2 وات چهار عدد
- خازن 0.2 میکرو فاراد MKPH ده عدد
- سلف 100 میکروهانری 10 آمپری
