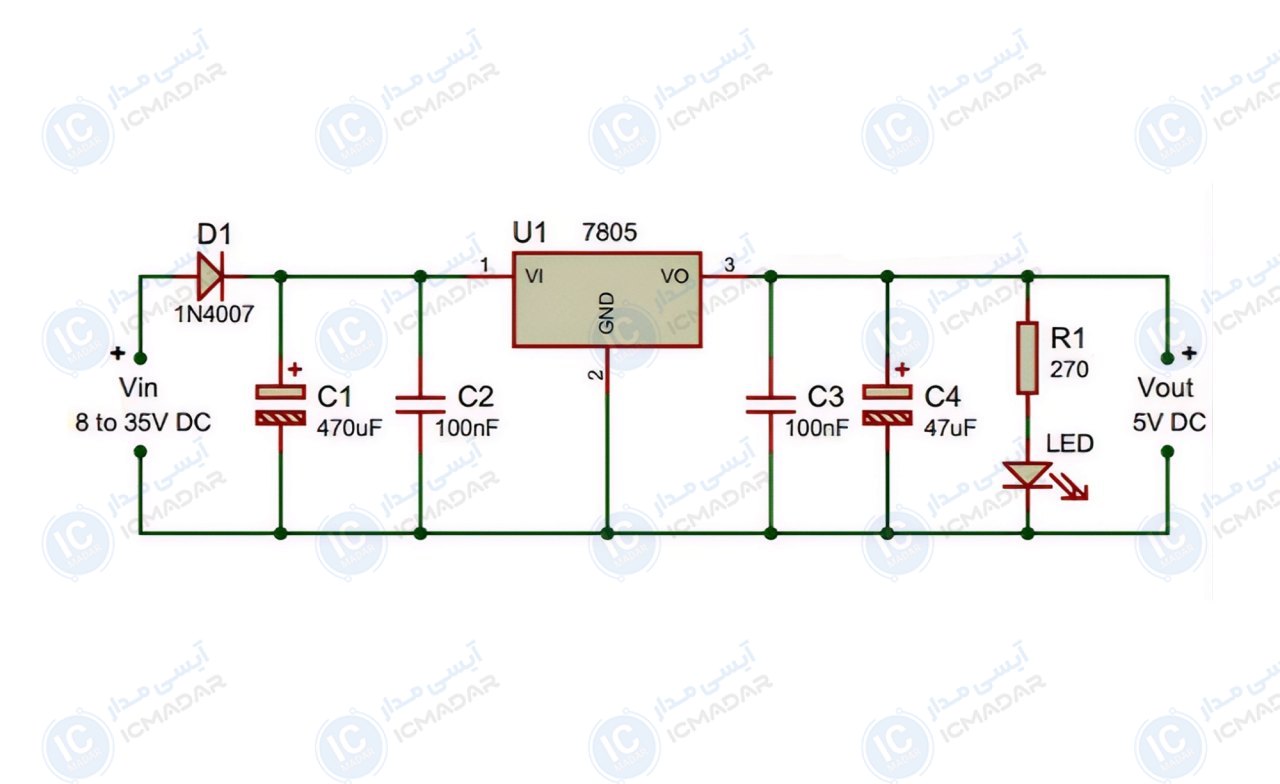

مدار رگولاتور 5 ولت با 7805
تغذیه میکروکنترلر | مدارات دیجیتال | پروژههای آموزشی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی رگولاتور 7805
- دیود 1N4007
- خازن الکترولیت 470 میکرو فاراد 50 ولت
- خازن الکترولیت 47 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد دو عدد
- مقاومت 270 اهم
- ال ای دی 5 میلیمتر
