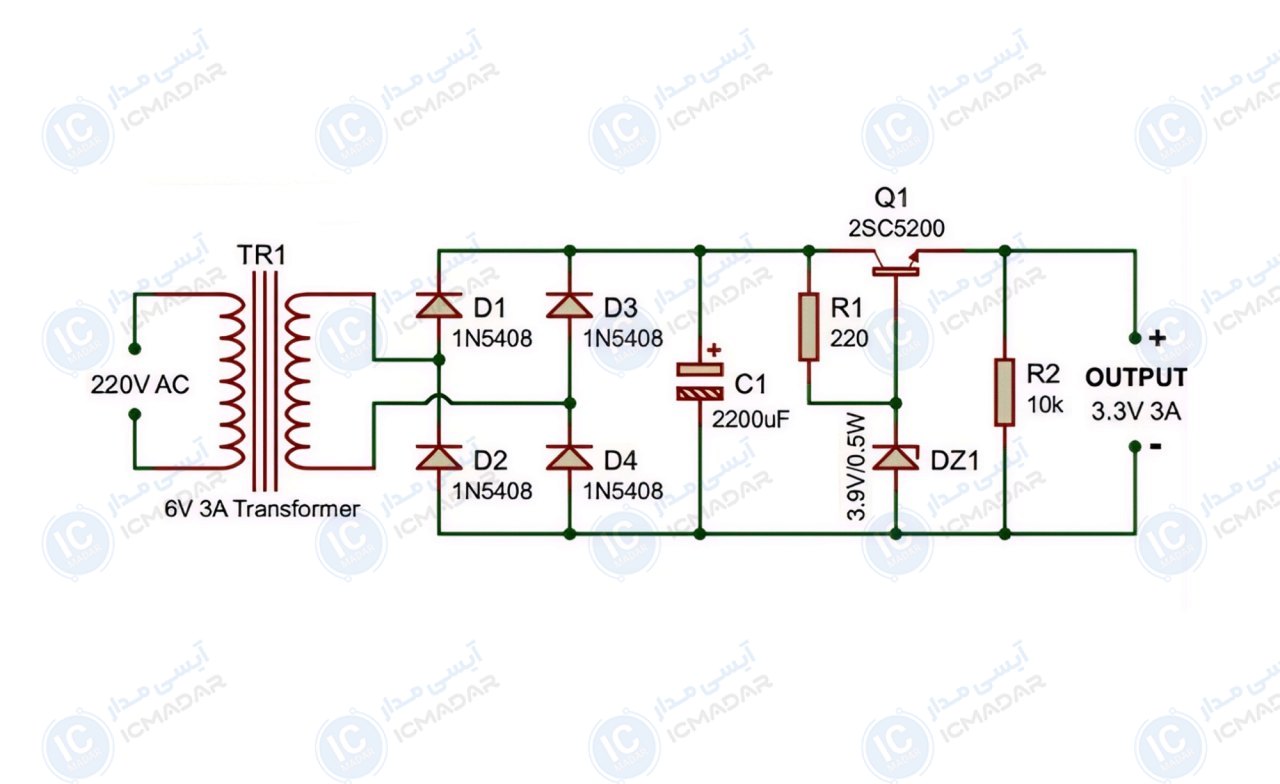

منبع تغذیه 3.3 ولت با ترانزیستور قدرت
مناسب برای میکروکنترلرها | تغذیه ماژولهای ESP8266
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانسفورماتور 6 ولت 3 آمپر
- دیود 1N5408 چهار عدد
- خازن الکترولیت 2200 میکروفاراد
- مقاومت 220 اهم
- مقاومت 10 کیلو اهم
- دیود زنر 3.9 ولت / 0.5 وات
- ترانزیستور 2SC5200
