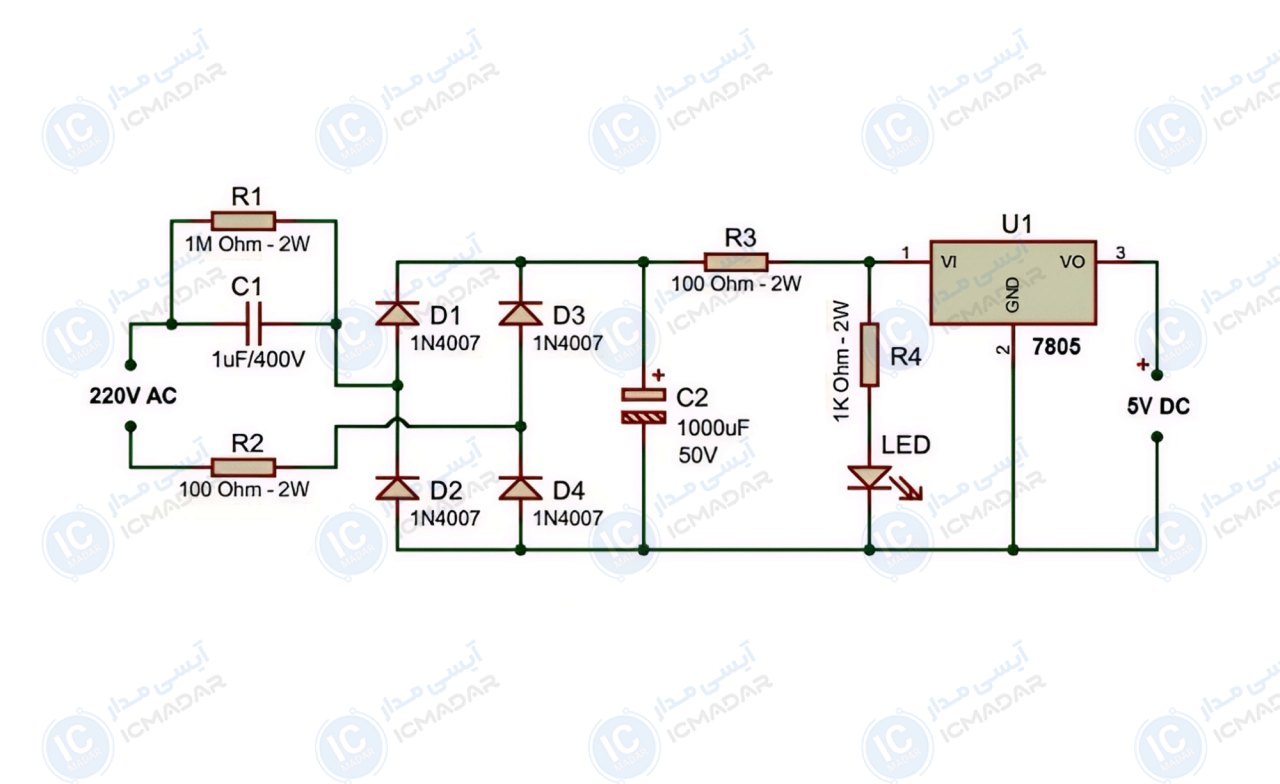

مدار منبع تغذیه 5 ولت بدون ترانس
مدارهای ساده آزمایشگاهی | پروژههای IoT سبک | تجهیزات کوچک الکترونیکی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی رگولاتور 7805
- دیود 1N4007 چهار عدد
- خازن الکترولیت 1000 میکرو فاراد 50 ولت
- خازن پلی استر 1 میکرو فاراد 400 ولت
- مقاومت 1 مگا اهم 2 وات
- مقاومت 1 کیلو اهم 2 وات
- مقاومت 100 اهم 2 وات دو عدد
- ال ای دی 5 میلیمتر
