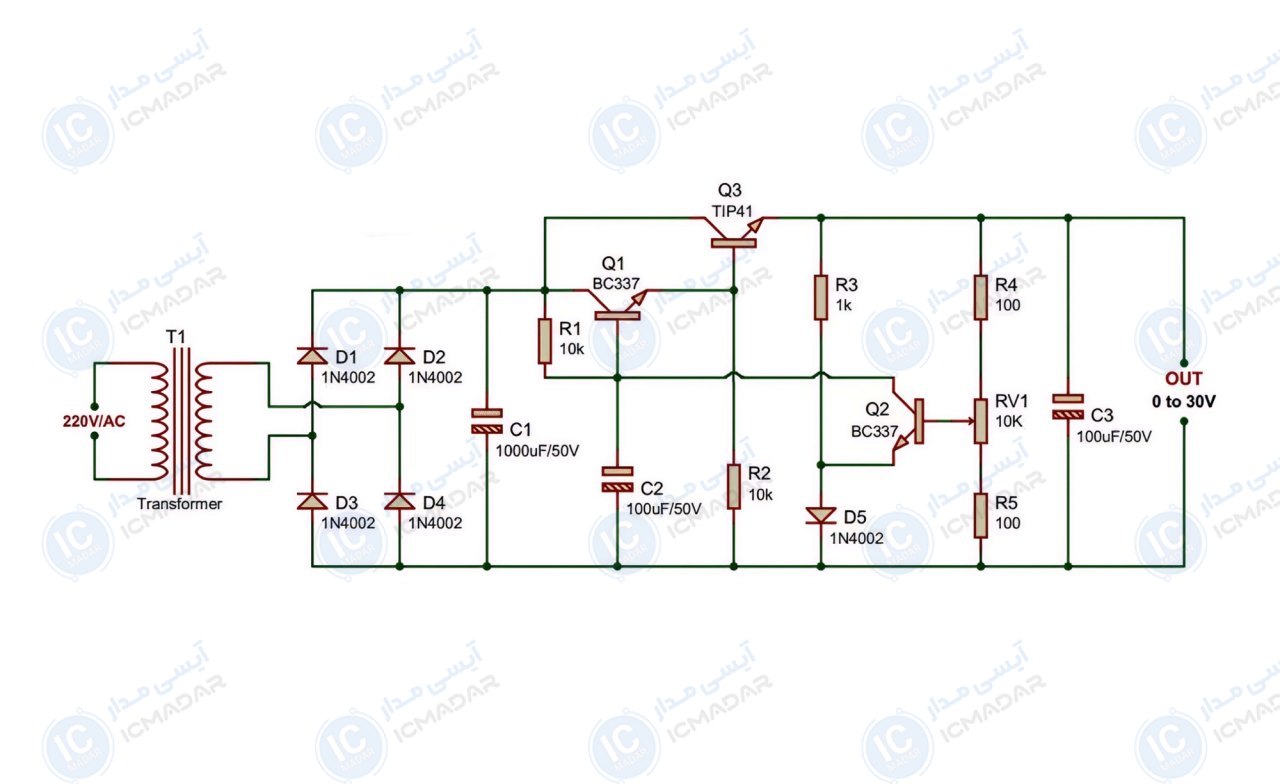

منبع تغذیه متغیر 0 تا 30 ولت 1 آمپر با ترانزیستور
مدارات تقویتکننده کوچک | منابع ولتاژ متغیر سبک | جایگزین برای پاوربانکهای آزمایشگاهی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور TIP41
- ترانزیستور BC337 دو عدد
- دیود 1N4002 پنج عدد
- خازن الکترولیت 1000 میکرو فاراد 50 ولت
- خازن الکترولیت 100 میکرو فاراد 50 ولت دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم
- مقاومت 100 اهم دو عدد
- پتانسیومتر 10 کیلو اهم
- ترانسفورماتور 220 ولت به 24 ولت 1 آمپر
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
