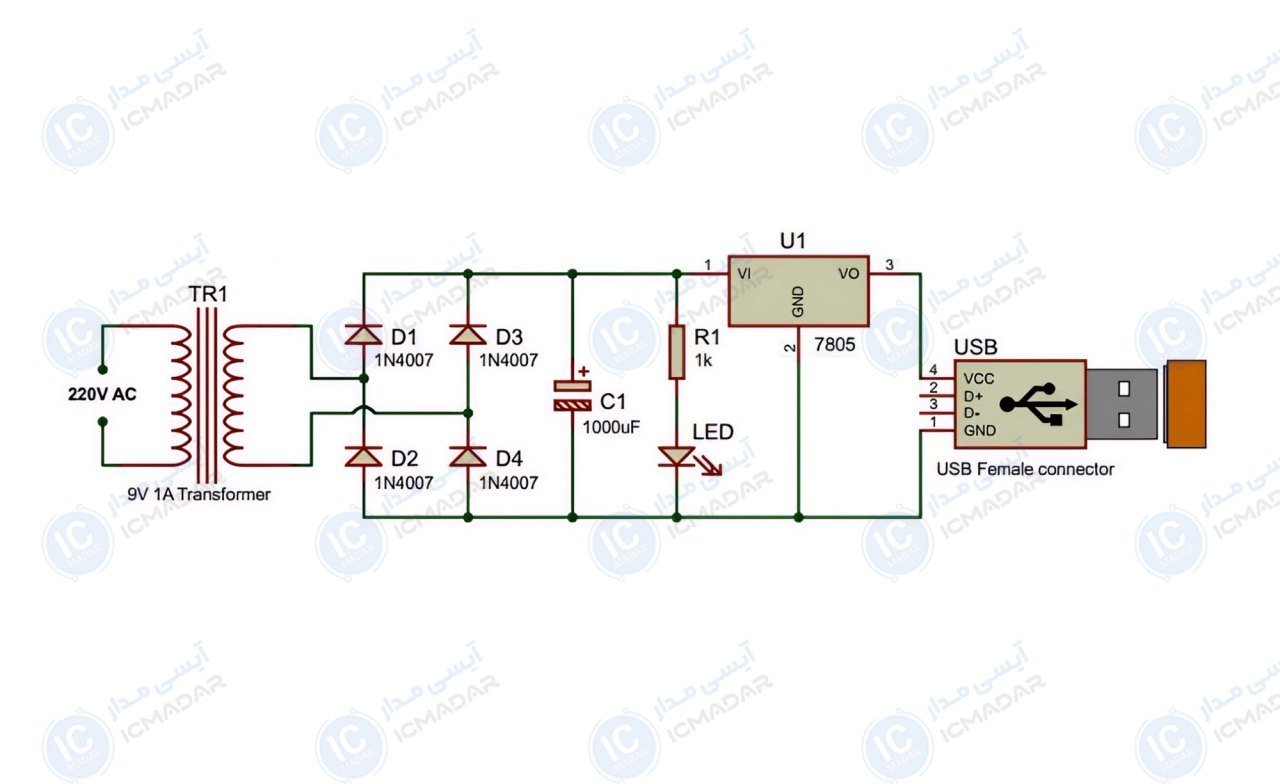

مدار شارژر موبایل ساده
شارژ موبایل ساده | تغذیه وسایل 5 ولتی | ساخت پاور USB
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی رگولاتور 7805 به همراه هیتسینک
- دیود 1N4007 چهار عدد
- ترانس 220 به 9 ولت تک با جریان 1 آمپر
- کانکتور USB مادگی تایپ A برای خروجی مدار
- خازن الکترولیت 1000 میکرو فاراد 25 ولت
- مقاومت 1 کیلو اهم
- ال ای دی 5 میلیمتر
