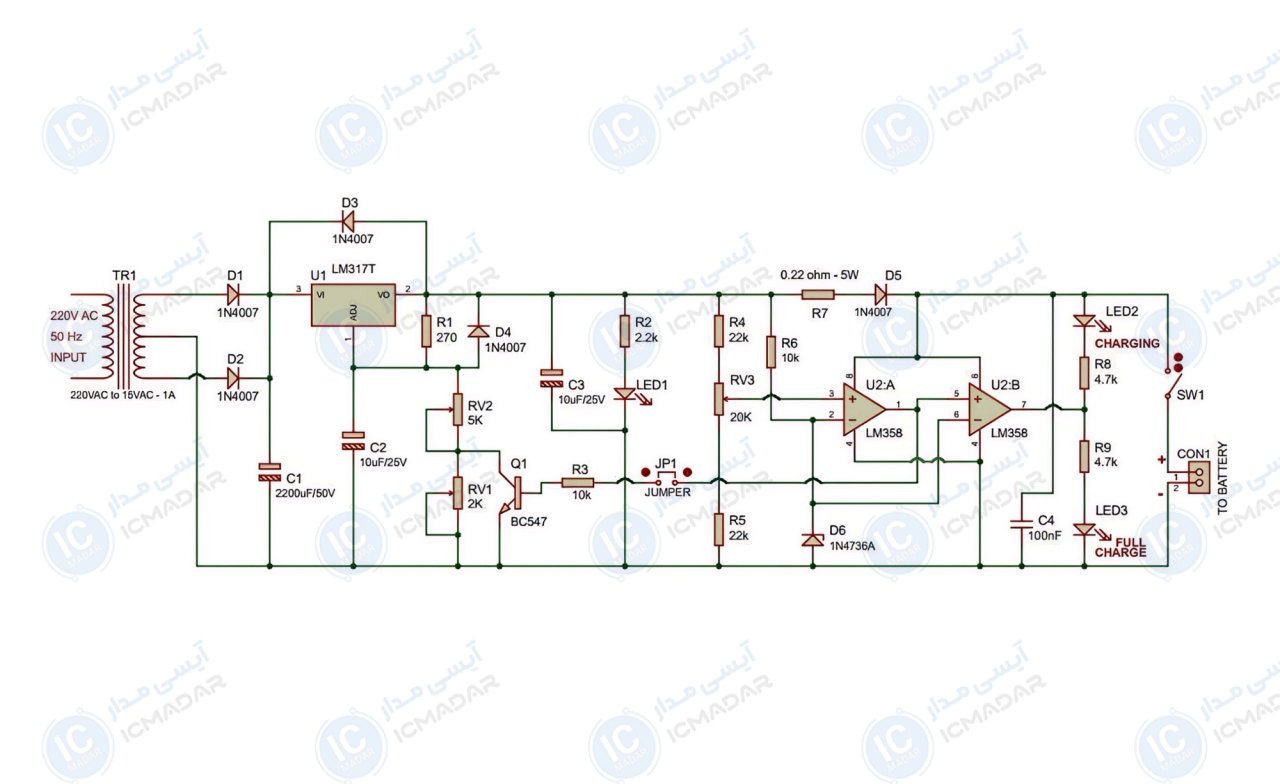

مدار شارژر هوشمند باتری 12 ولت
شارژ امن باتری 12 ولت | جلوگیری از شارژ بیشازحد | کنترل ولتاژ دقیق
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی رگولاتور LM317 به همراه هیتسینک
- آیسی LM358 به همراه سوکت
- ترانزیستور BC547
- دیود 1N4007 پنج عدد
- دیود زنر 6.8 ولت
- ترانسفورماتور 15 ولت دوبل با جریان 1 آمپر
- LED پنج میلیمتر سه عدد
- مقاومت 22 کیلو اهم سه عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 4.7 کیلو اهم دو عدد
- مقاومت 2.2 کیلو اهم
- مقاومت 270 اهم
- مقاومت 0.22 اهم 5 وات
- پتانسیومتر 20 کیلو اهم
- پتانسیومتر 5 کیلو اهم
- پتانسیومتر 2 کیلو اهم
- خازن الکترولیت 2200 میکرو فاراد 50 ولت
- خازن الکترولیت 10 میکرو فاراد 25 ولت دو عدد
- خازن عدسی 100 نانو فاراد
- پین هدر نری دو پین به همراه جامپر برای JP1
- ترمینال پیچی 2 پین و 3 پین
- کلید روشن/خاموش (SW1)
