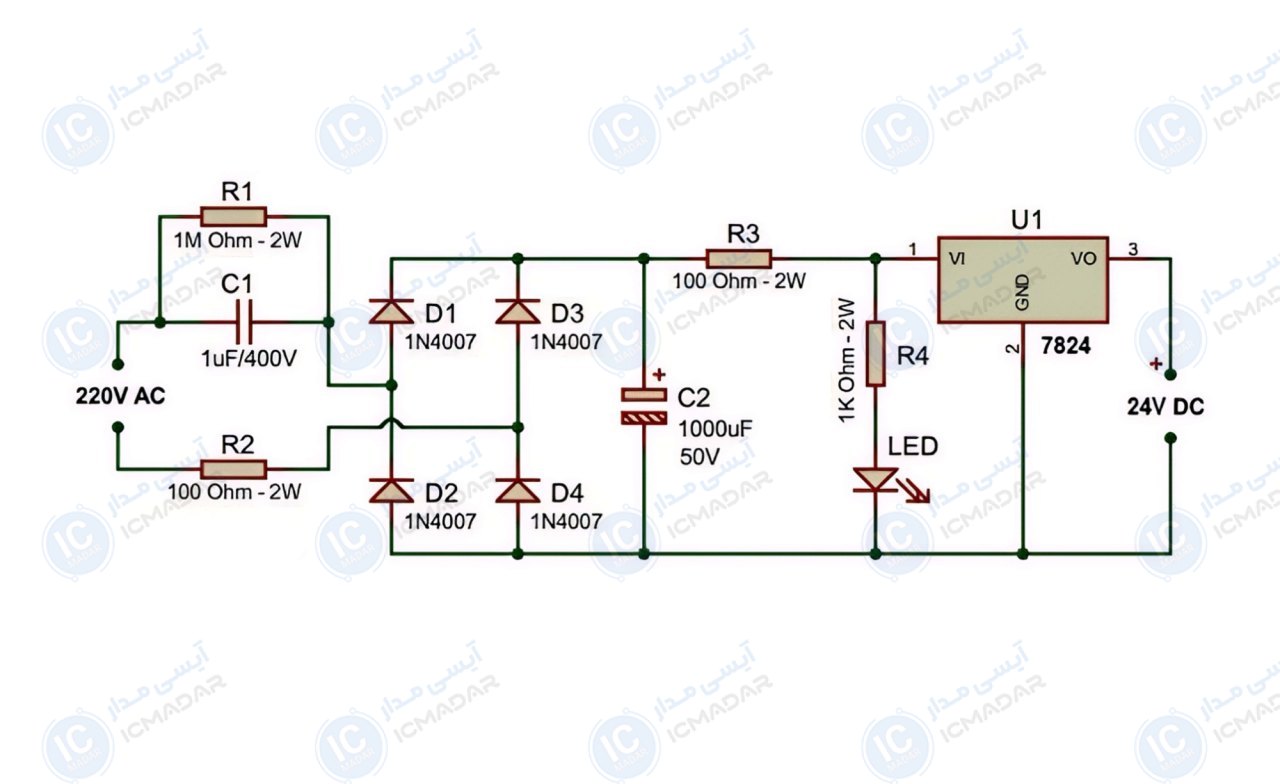

منبع تغذیه 24 ولت بدون ترانس
مدارات کنترلی ساده | مدارات سنسوری | ابزارهای آموزشی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی 7824
- دیود 1N4007 چهار عدد
- خازن پلیاستر 1 میکرو فاراد 400 ولت
- خازن الکترولیت 1000 میکرو فاراد 50 ولت
- مقاومت 1 مگا اهم 2 وات
- مقاومت 100 اهم 2 وات دو عدد
- مقاومت 1 کیلو اهم 2 وات
- الایدی 5 میلیمتر
