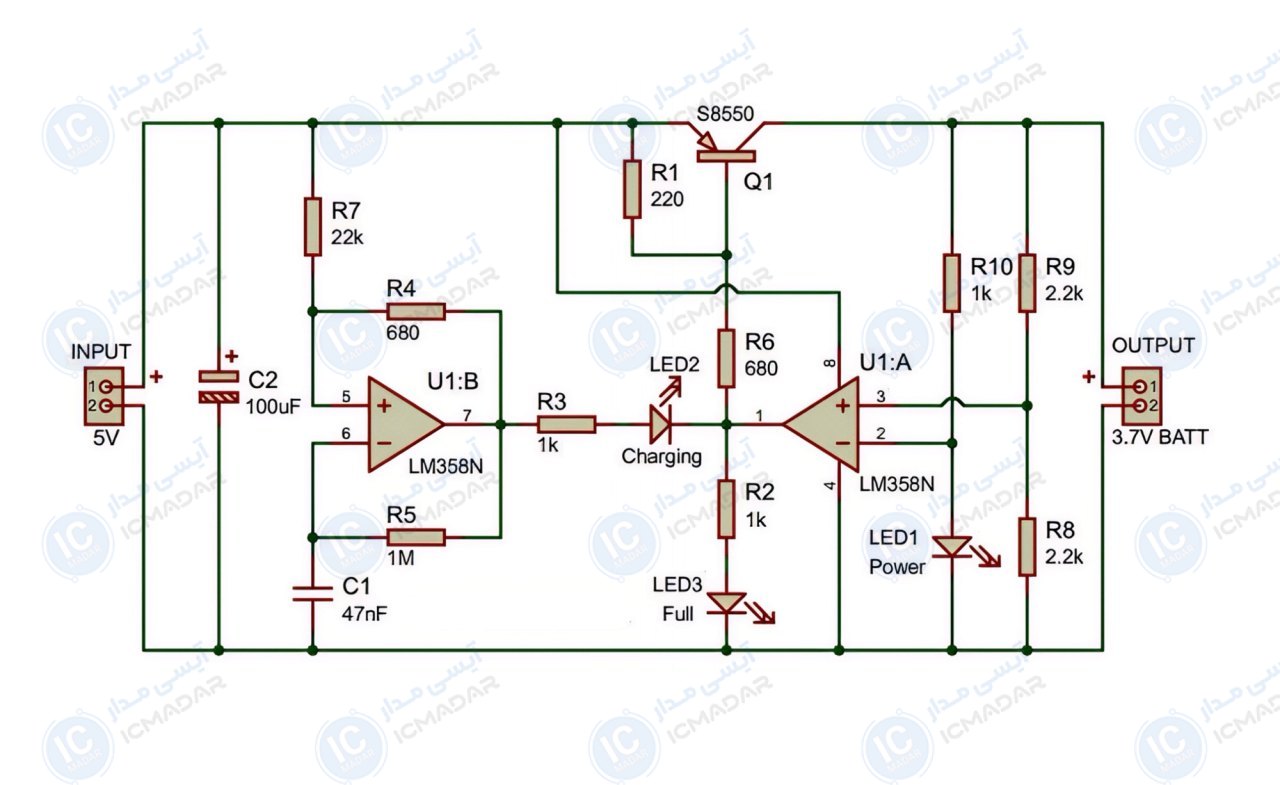

مدار شارژر باتری لیتیوم یون 3.7 ولت
پاوربانک دستی | پروژههای پرتابل | سیستمهای تغذیه اضطراری
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM358N به همراه سوکت
- ترانزیستور S8550
- خازن الکترولیت 100 میکرو فاراد 16 ولت
- خازن عدسی 47 نانو فاراد
- مقاومت 1 مگا اهم
- مقاومت 22 کیلو اهم
- مقاومت 2.2 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم سه عدد
- مقاومت 680 اهم دو عدد
- مقاومت 220 اهم
- سه عدد LED پنج میلیمتر با رنگ دلخواه
