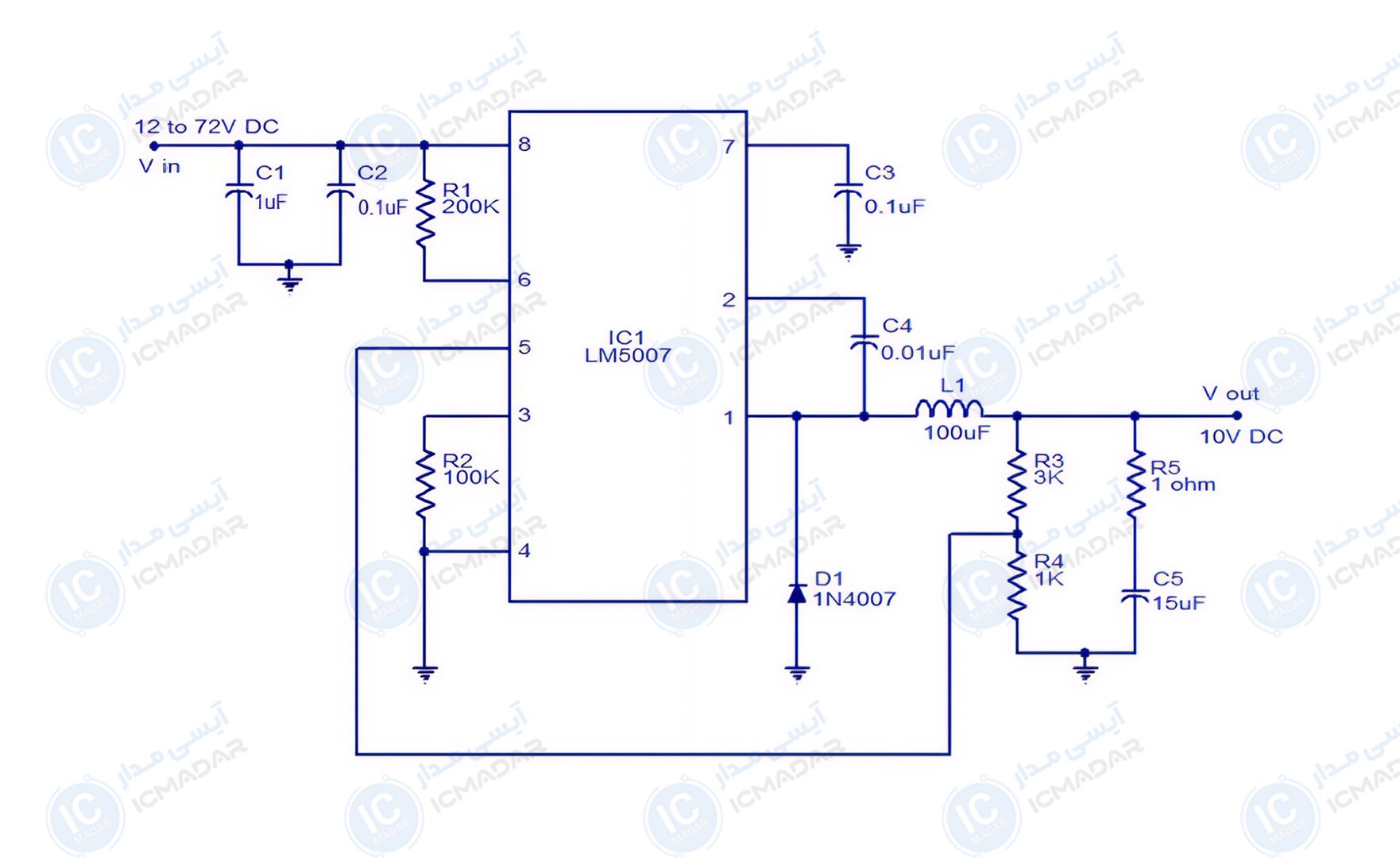

مدار رگولاتور سوییچینگ 10 ولت با LM5007
تغذیه سیستمهای صنعتی | کنترلرهای موتور DC | سیستمهای روشنایی خودرو
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM5007
- دیود 1N4007
- سلف 100 میکرو هنری
- مقاومت 200 کیلو اهم
- مقاومت 3 کیلو اهم
- مقاومت 1 کیلو اهم
- مقاومت 1 اهم
- خازن پلی استر 1 میکرو فاراد 100 ولت
- خازن عدسی 0.1 میکرو فاراد 100 ولت
- دو عدد خازن عدسی 0.1 میکرو فاراد
- خازن عدسی 0.01 میکرو فاراد
- خازن الکترولیت 15 میکرو فاراد
