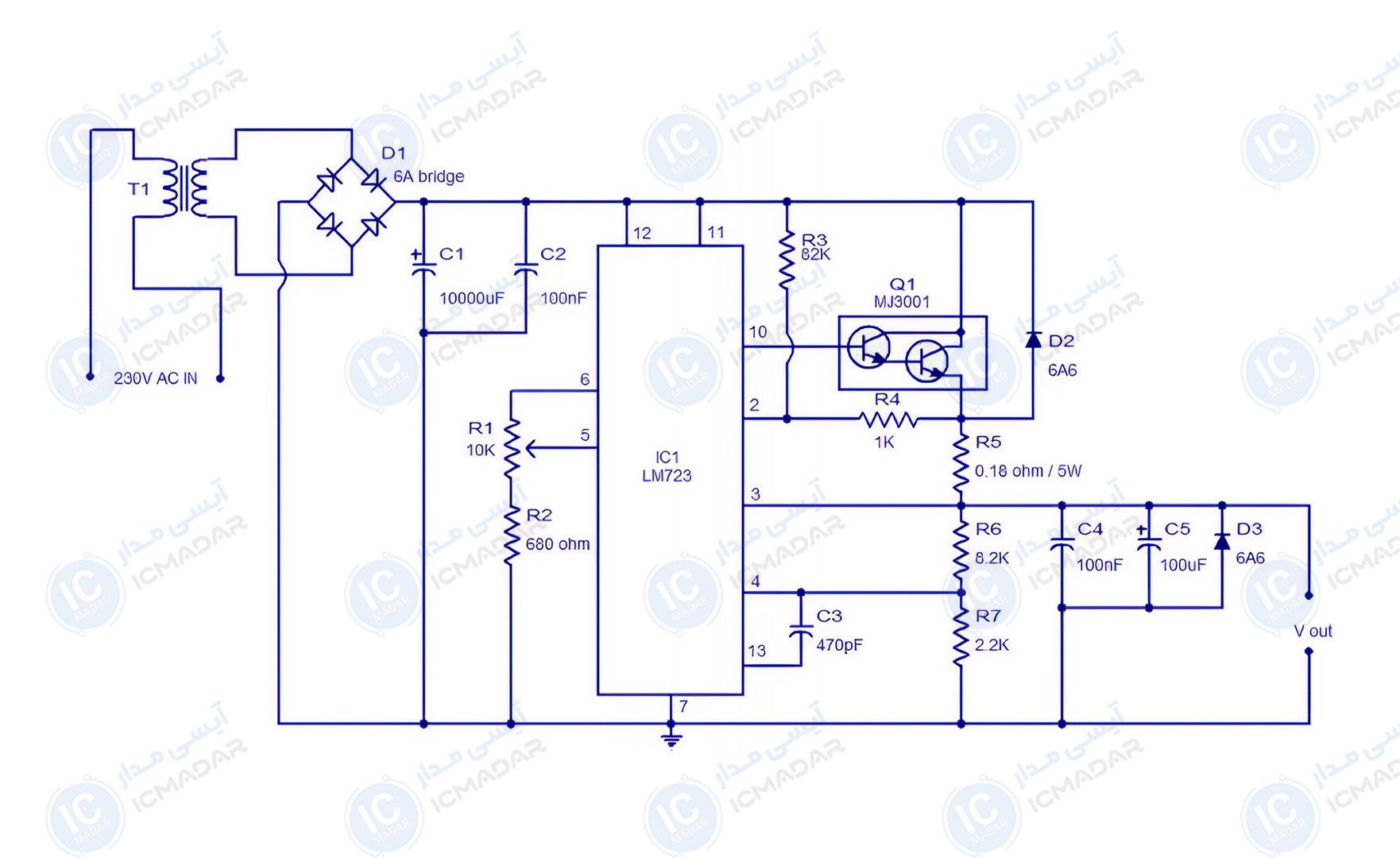

مدار رگولاتور قابل تنظیم 30 ولت 3 آمپر با LM723
منبع تغذیه آزمایشگاهی پرتوان | تغذیه آمپلیفایرهای صوتی پرقدرت | شارژر باتریها
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM723
- ترانزیستور دارلینگتون MJ3001
- پل دیودی 6 آمپر
- دیود 6A6
- ترانسفورماتور 230V به 25V 5A
- خازن الکترولیت 10000 میکرو فاراد
- خازن الکترولیت 100 میکرو فاراد
- خازن عدسی 100 نانو فاراد
- خازن عدسی 470 پیکو فاراد
- مقاومت 0.18 اهم 5 وات
- مقرارت 10 کیلو اهم
- مقاومت 8.2 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 680 اهم
- مقاومت 1 کیلو اهم
- پتانسیومتر 10 کیلو اهم
