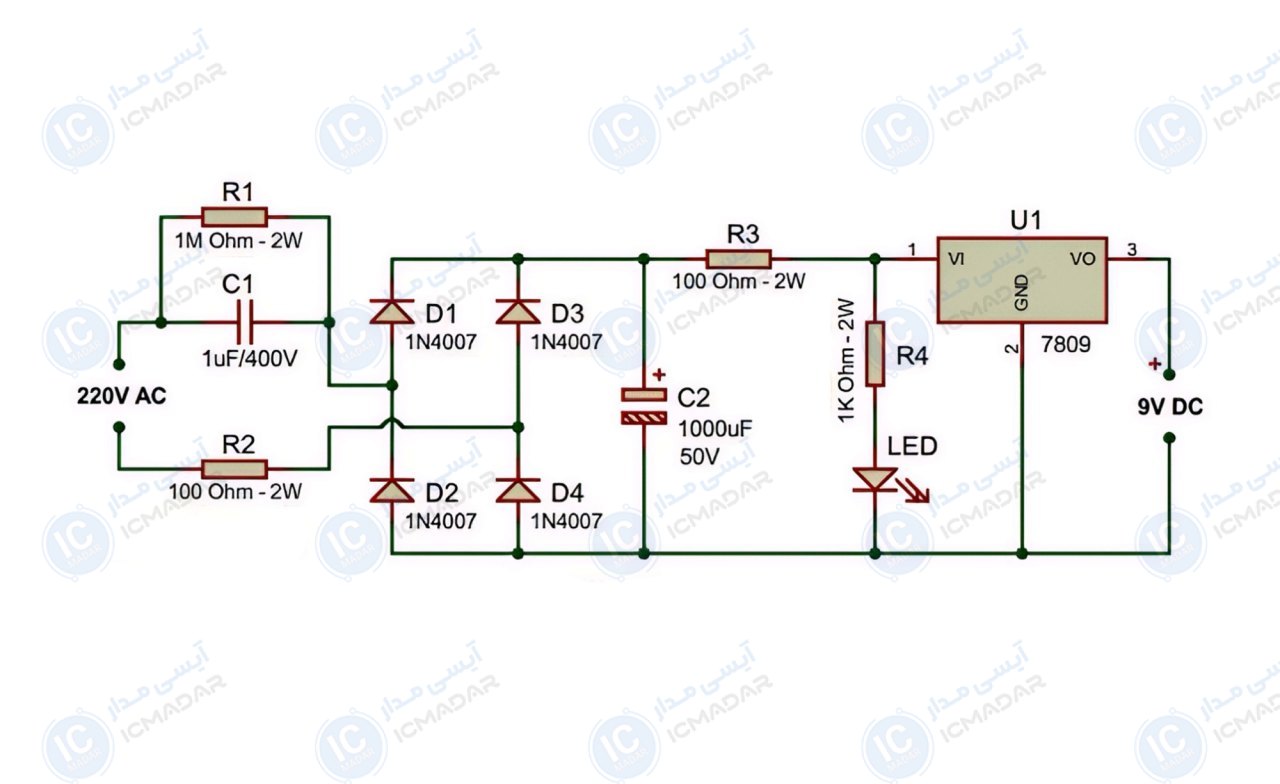

مدار منبع تغذیه 9 ولت بدون ترانس
مدارات آزمایشی کوچک | ماژولهای سنسور | پروژههای دانشجویی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- مقاومت 1 مگا اهم 2 وات
- مقاومت 100 اهم 2 وات دو عدد
- مقاومت 1 کیلو اهم 2 وات
- خازن پلی استر 1 میکروفاراد 400 ولت
- خازن الکترولیت 1000 میکروفاراد 50 ولت
- دیود 1N4007 چهار عدد
- رگولاتور 7809
- ال ای دی 5 میلیمتر
