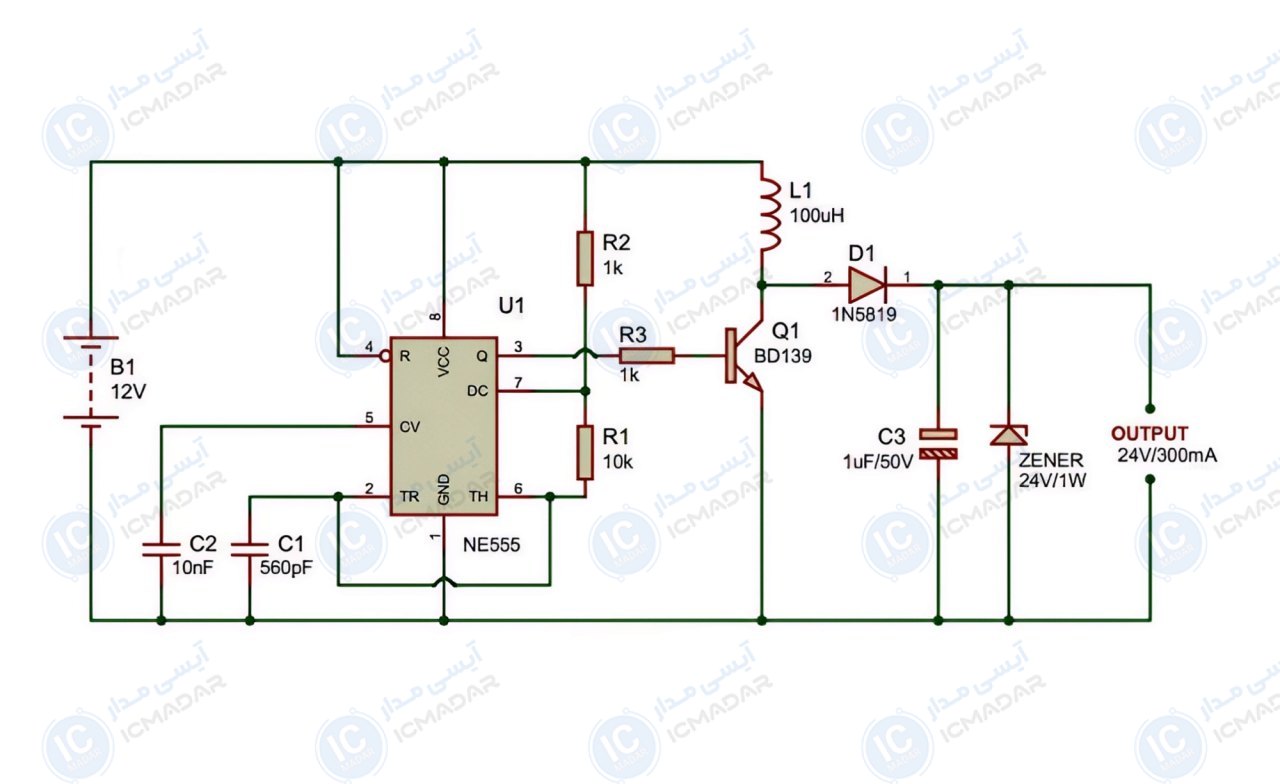

مدار مبدل 12 ولت به 24 ولت
افزایش ولتاژ باتری خودرو | راهاندازی تجهیزات 24 ولتی | استفاده در سیستمهای روشنایی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555
- ترانزیستور BD139
- دیود شاتکی 1N5819
- دیود زنر 24 ولت 1 وات
- سلف 100 میکرو هانری 2 یا 3 آمپر
- خازن الکترولیت 1 میکرو فاراد 50 ولت
- خازن عدسی 10 نانو فاراد
- خازن عدسی 560 پیکو فاراد
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
