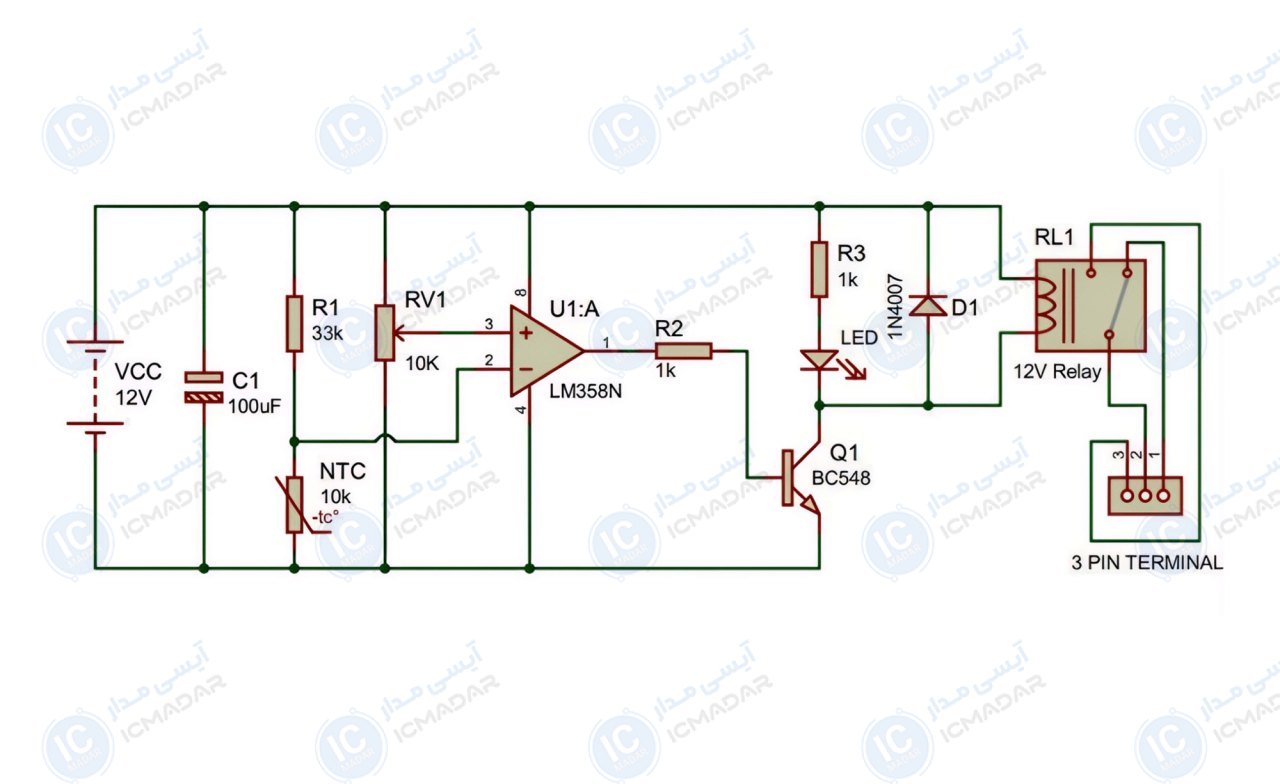

مدار تشخیص گرمای بیش از حد با آیسی LM358 و رله
راهاندازی فن خنککننده | هشدار دمای بالا | کاربرد در تجهیزات صنعتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM358N
- ترانزیستور BC548
- رله 12 ولت 10 آمپر
- دیود 1N4007
- ال ای دی 5 میلیمتر
- خازن الکترولیت 100 میکرو فاراد 25 ولت
- مقاومت 33 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- پتانسیومتر 10 کیلو اهم مولتیترن
- مقاومت حرارتی NTC 10 کیلو اهم
