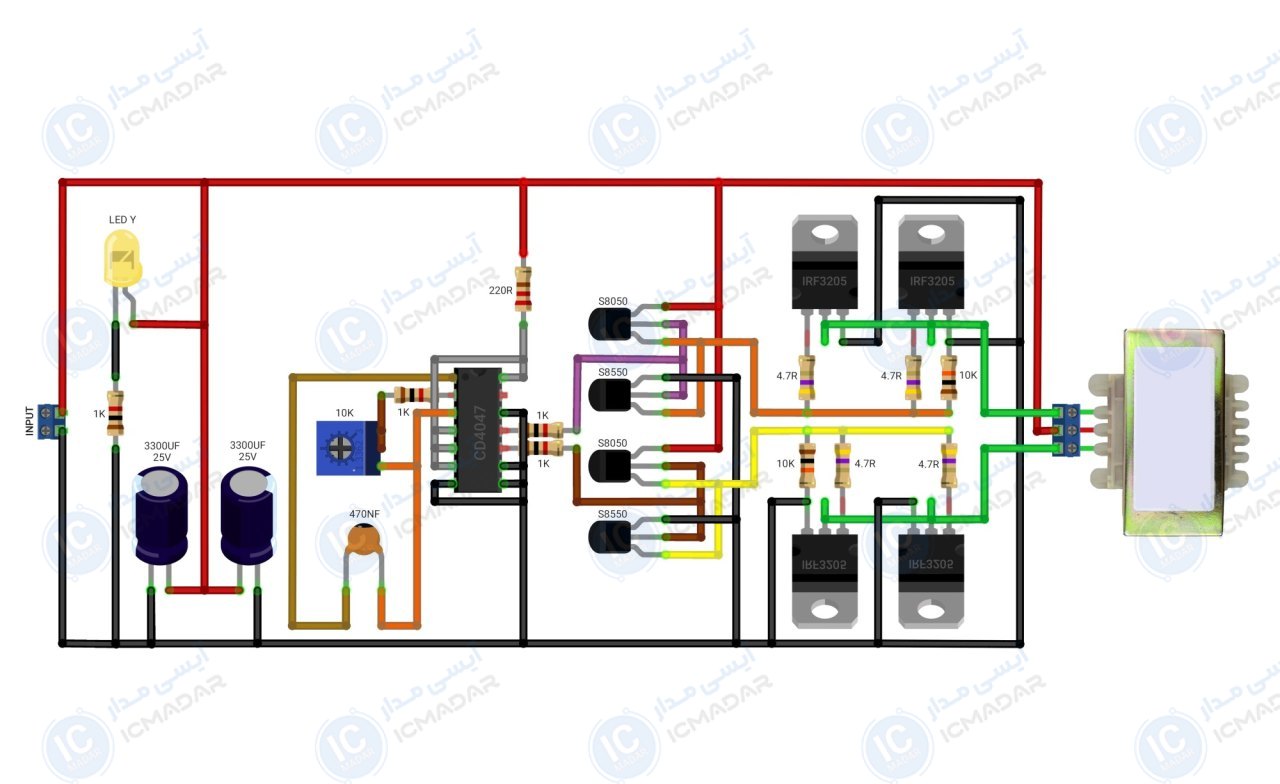

مدار اینورتر 500 وات
روشنایی اضطراری در خانه | تامین برق برای ویلای خارج از شهر | شارژ دستگاههای الکترونیکی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • درایو قدرت : چهار عدد ماسفت
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 500 وات
- • ولتاژ تغذیه : 12 ولت
- • فرکانس خروجی : 50/60 هرتز
- • راندمان : حدود 85 درصد
- • شکل موج : مربعی
- • پی سی بی : 80 در 60 میلیمتر
- • تعداد قطعات : 25 عدد
لیست قطعات
- آیسی CD4047
- ماسفت IRF3205 چهار عدد
- ترانزیستور S8050 دو عدد
- ترانزیستور S8550 دو عدد
- خازن 3300 میکرو فاراد 25 ولت دو عدد
- خازن 470 نانو فاراد عدسی
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم چهار عدد
- مقاومت 220 اهم
- مقاومت 4.7 اهم چهار عدد
- مولتی ترن 10 کیلو اهم
- ال ای دی مات زرد
آشنایی با قطعات مدار

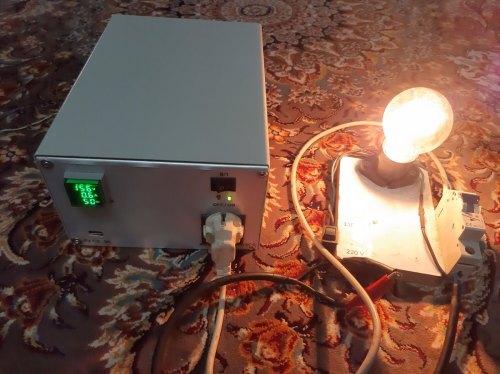

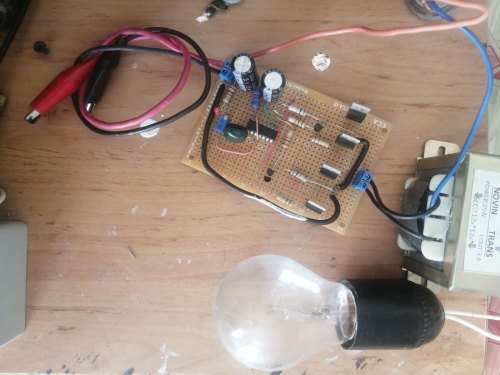

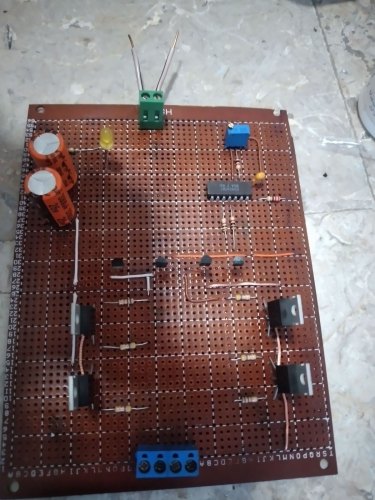

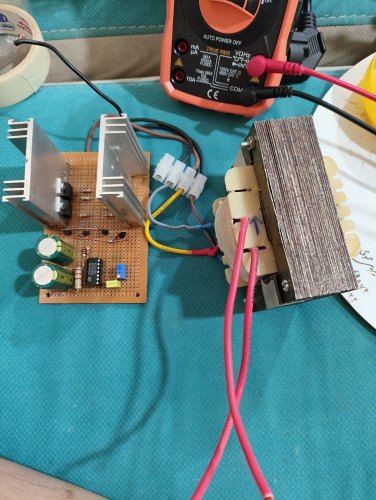

تا الان ۸ نفر این پروژه رو ساختند!
