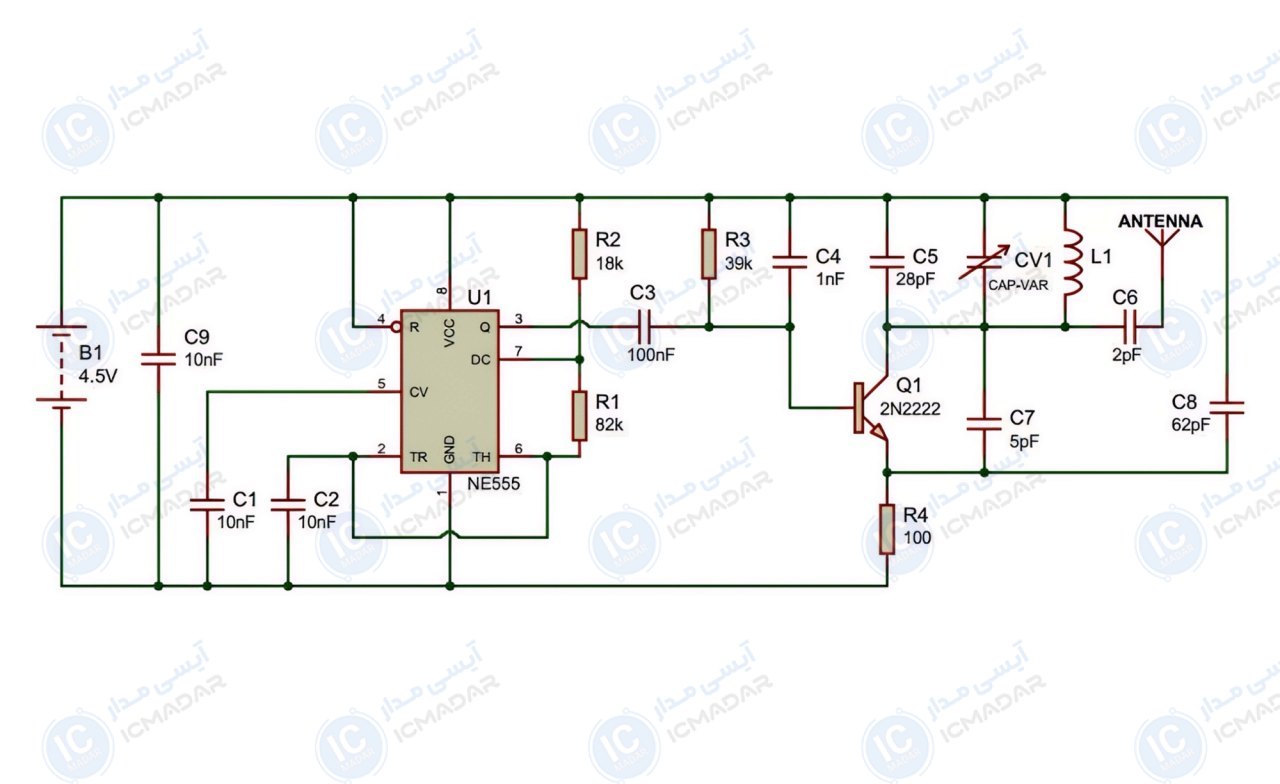

مدار فرستنده ردیابی با آیسی NE555
یافتن اشیاء گمشده | ساخت پروژههای آموزشی | آزمایش ایجاد پالس RF
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی NE555
- ترانزیستور 2N2222
- خازن عدسی 100 نانو فاراد
- خازن عدسی 62 پیکو فاراد
- خازن عدسی 28 پیکو فاراد
- خازن عدسی 10 نانو فاراد سه عدد
- خازن عدسی 5 پیکو فاراد
- خازن عدسی 2 پیکو فاراد
- خازن عدسی 1 نانو فاراد
- خازن تریمر 30 پیکو فاراد
- مقاومت 82 کیلو اهم
- مقاومت 39 کیلو اهم
- مقاومت 18 کیلو اهم
- مقاومت 100 اهم
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
