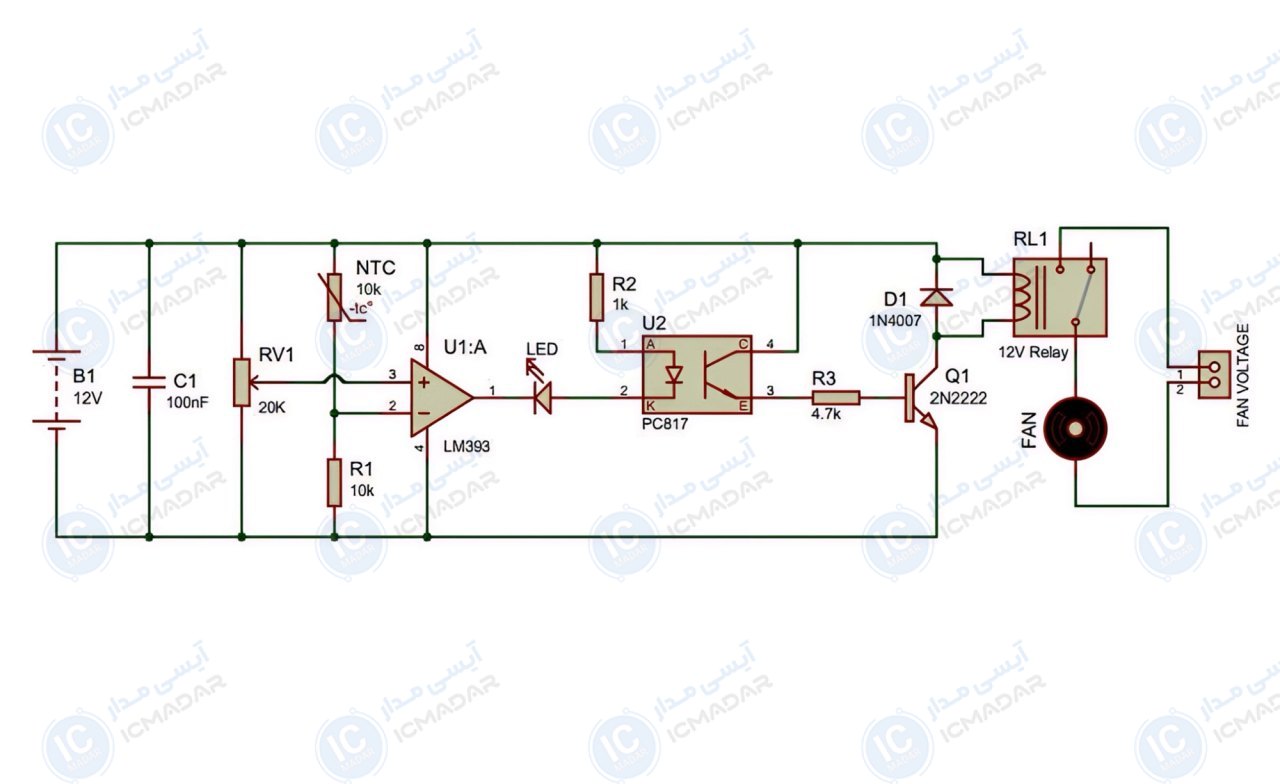

مدار فن خنک کننده اتوماتیک برای منبع تغذیه و آمپلی فایر
کنترل دما در منبع تغذیه | خنکسازی آمپلیفایر صوتی | جلوگیری از سوختن قطعات
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ای سی LM393
- اپتوکوپلر PC817
- ترانزیستور 2N2222
- دیود 1N4007
- رله 12 ولت تک کنتاکت
- مقاومت حرارتی 10 کیلو اهم (NTC)
- ال ای دی 5 میلیمتر
- خازن عدسی 100 نانو فاراد
- مقاومت 10 کیلو اهم
- مقاومت 4.7 کیلو اهم
- مقاومت 1 کیلو اهم
- پتانسیومتر 20 کیلو اهم
- فن DC یا AC با ولتاژ دلخواه
