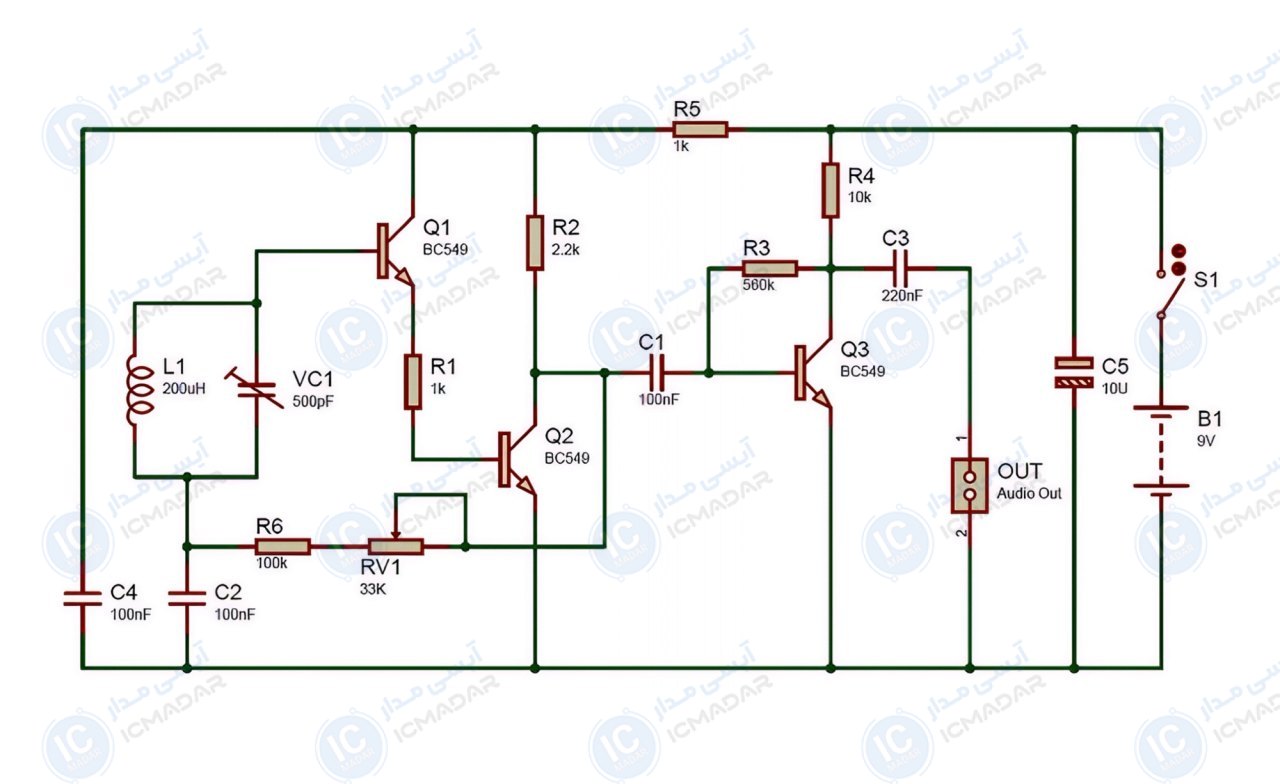

مدار گیرنده AM
شنیدن ایستگاههای رادیویی AM | استفاده در پروژههای آموزشی | اتصال به تقویتکننده صوتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC549 سه عدد
- پتانسیومتر 33 کیلو اهم
- خازن متغیر 500 پیکو فاراد
- خازن الکترولیت 10 میکرو فاراد 25 ولت
- خازن عدسی 220 نانو فاراد
- خازن عدسی 100 نانو فاراد سه عدد
- مقاومت 560 کیلو اهم
- مقاومت 100 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- سلف 200 میکرو هانری
