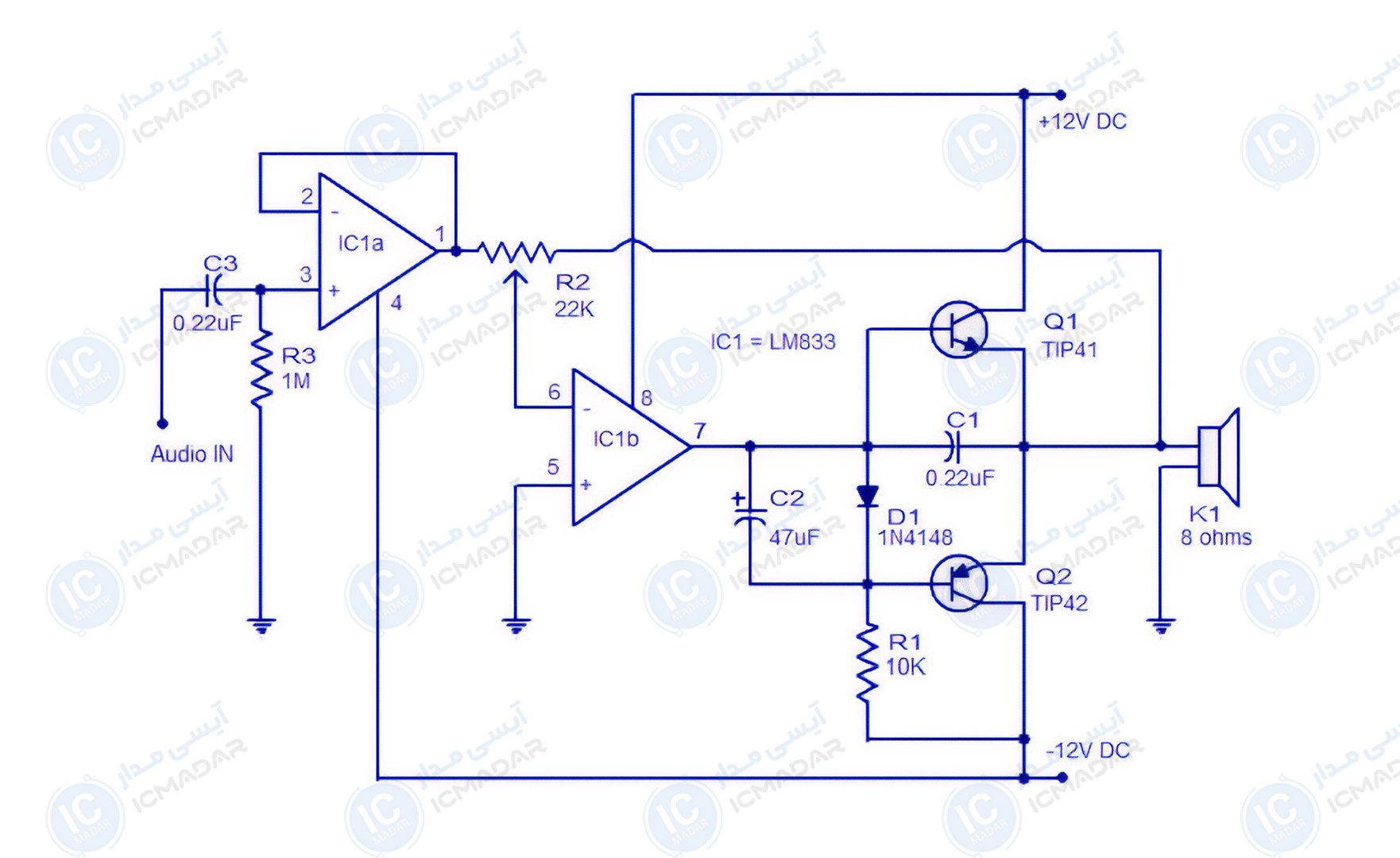

تقویت کننده صوتی کلاس B با توان 15W
تقویت کننده خودرو | بوستر صوتی قابل حمل | تقویت خروجی پخشکننده
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM833
- ترانزیستور TIP41
- ترانزیستور TIP42
- دیود 1N4148
- خازن عدسی 0.22 میکرو فاراد
- دو عدد خازن عدسی 0.22 میکرو فاراد
- مقاومت 1 مگا اهم
- مقاومت 22 کیلو اهم
- مقاومت 10 کیلو اهم
- پتانسیومتر 22 کیلو اهم
- بلندگو 8 اهم
