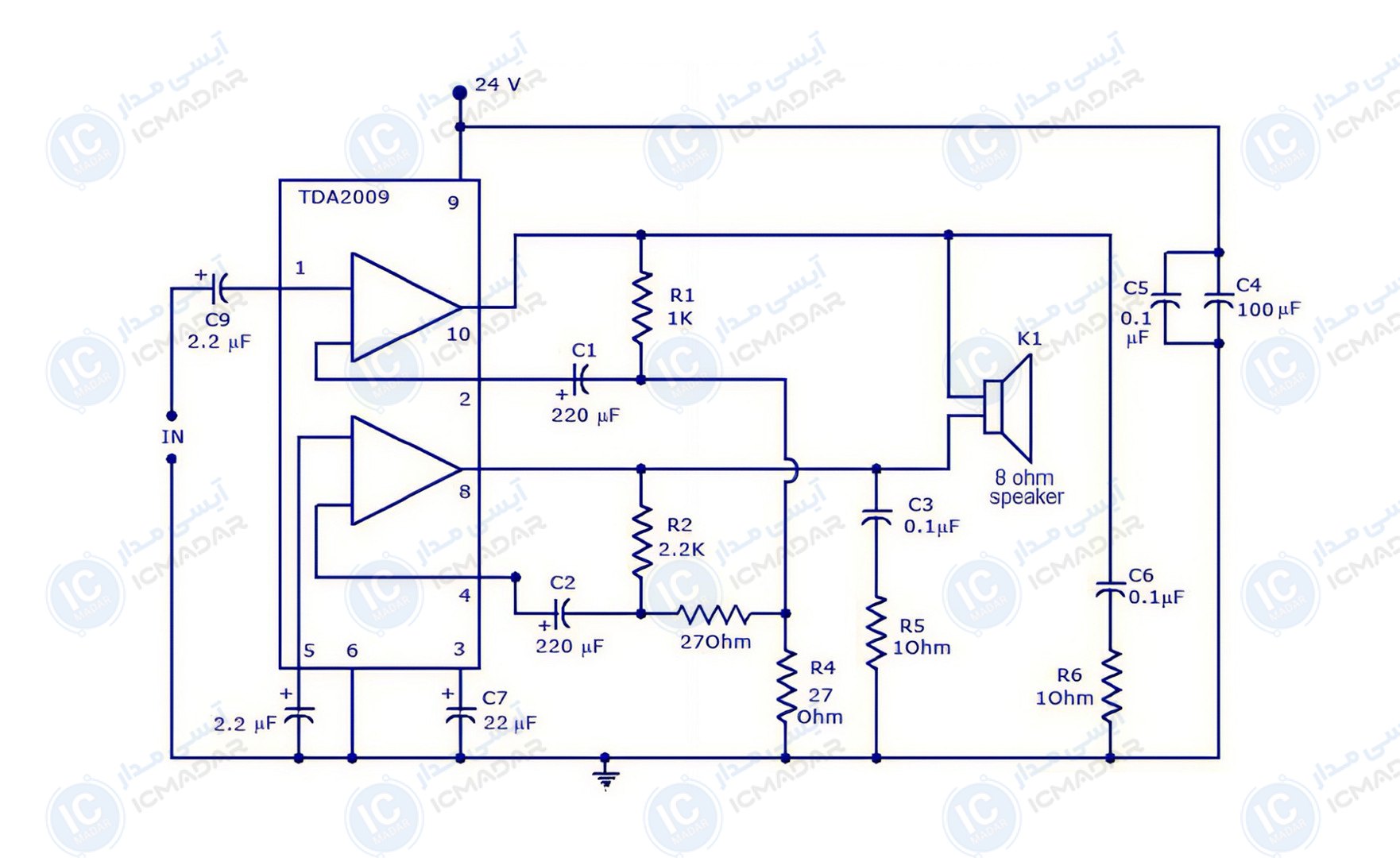

تقویت کننده 25 وات با TDA2009
سیستم صوتی خانگی | تقویت کننده خودرو | آمپلیفایر کنفرانس
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی TDA2009
- خازن الکترولیت 220 میکرو فاراد
- دو عدد خازن الکترولیت 220 میکرو فاراد
- خازن الکترولیت 100 میکرو فاراد
- خازن الکترولیت 22 میکرو فاراد
- خازن عدسی 2.2 میکرو فاراد
- دو عدد خازن عدسی 2.2 میکرو فاراد
- خازن عدسی 0.1 میکرو فاراد
- سه عدد خازن عدسی 0.1 میکرو فاراد
- مقاومت 1 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 27 اهم
- دو عدد مقاومت 27 اهم
- مقاومت 10 اهم
- دو عدد مقاومت 10 اهم
- پتانسیومتر 10 کیلو اهم
- بلندگو 8 اهم 25 وات
