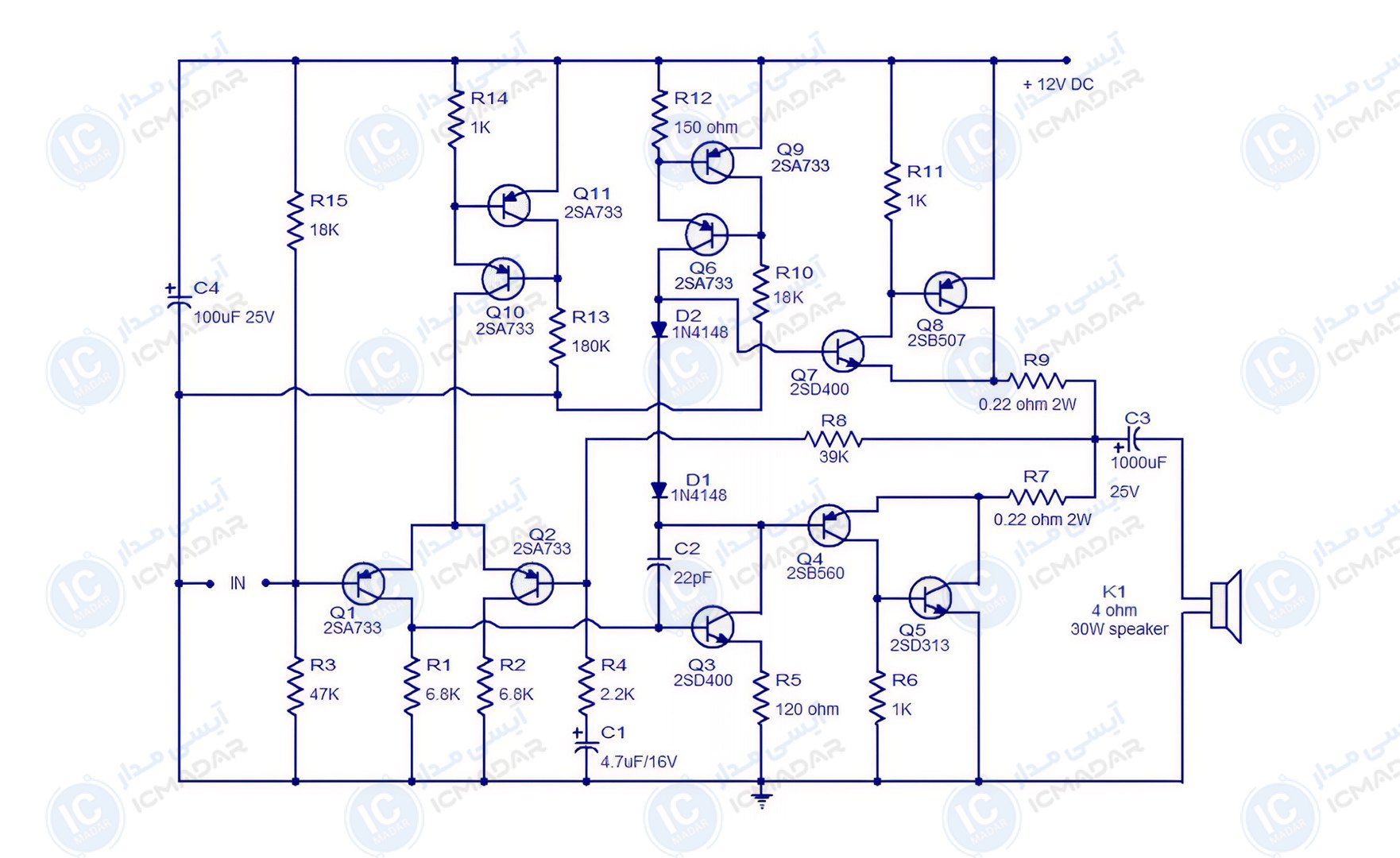

مدار آمپلیفایر کلاس AB با ورودی 12 ولت
تقویتکننده سیستم صوتی خودرو | آمپلیفایر صوتی خانگی | سیستمهای صوتی قابل حمل
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور 2SA733 سه عدد
- ترانزیستور 2SB507
- ترانزیستور 2SD400 دو عدد
- ترانزیستور 2SD313
- خازن 1000 میکروفاراد 25 ولت
- خازن 100 میکروفاراد 25 ولت
- خازن 4.7 میکروفاراد 16 ولت
- خازن 22 پیکوفاراد
- مقاومت 39 کیلواهم
- مقاومت 18 کیلواهم دو عدد
- مقاومت 6.8 کیلواهم
- مقاومت 2.2 کیلواهم
- مقاومت 1.5 کیلواهم
- مقاومت 1 کیلواهم دو عدد
- مقاومت 47 اهم
- مقاومت 120 اهم
- مقاومت 0.22 اهم 2 وات دو عدد
- دیود 1N4148 دو عدد
- بلندگو 4 اهم 20 وات
