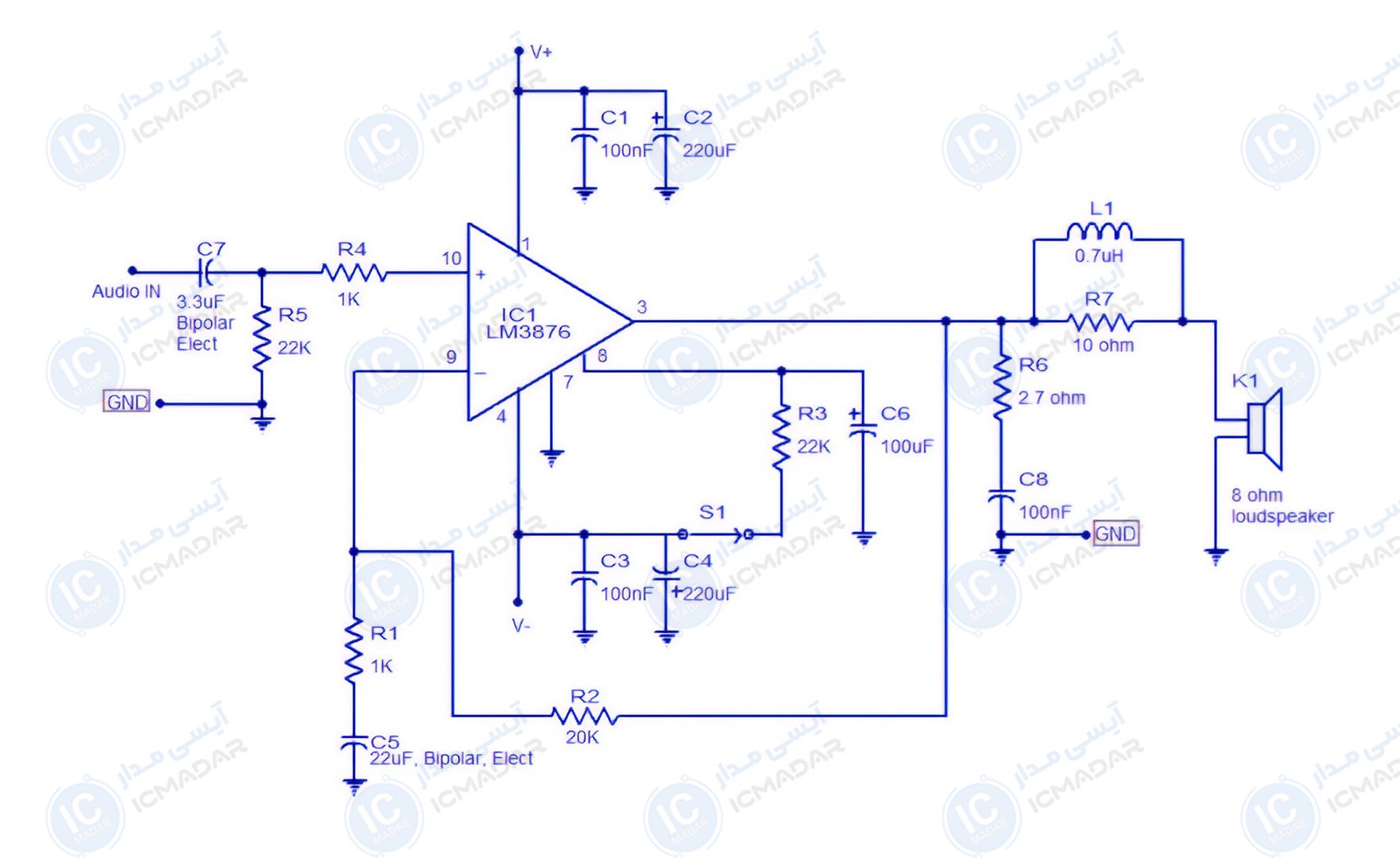

تقویت کننده صوتی 50 وات با LM3876
سیستم سینمای خانگی | تقویت کننده حرفهای | آمپلیفایر کنسرت
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM3876
- سلف 0.7 میکرو هنری
- خازن الکترولیت دوطرفه 3.3 میکرو فاراد
- خازن الکترولیت دوطرفه 220 میکرو فاراد
- خازن الکترولیت 100 میکرو فاراد
- خازن عدسی 100 نانو فاراد
- سه عدد خازن عدسی 100 نانو فاراد
- مقاومت 20 کیلو اهم
- دو عدد مقاومت 20 کیلو اهم
- مقاومت 22 کیلو اهم
- دو عدد مقاومت 22 کیلو اهم
- مقاومت 10 اهم
- مقاومت 2.7 اهم
- مقاومت 1 کیلو اهم
- دو عدد مقاومت 1 کیلو اهم
- بلندگو 8 اهم 50 وات
