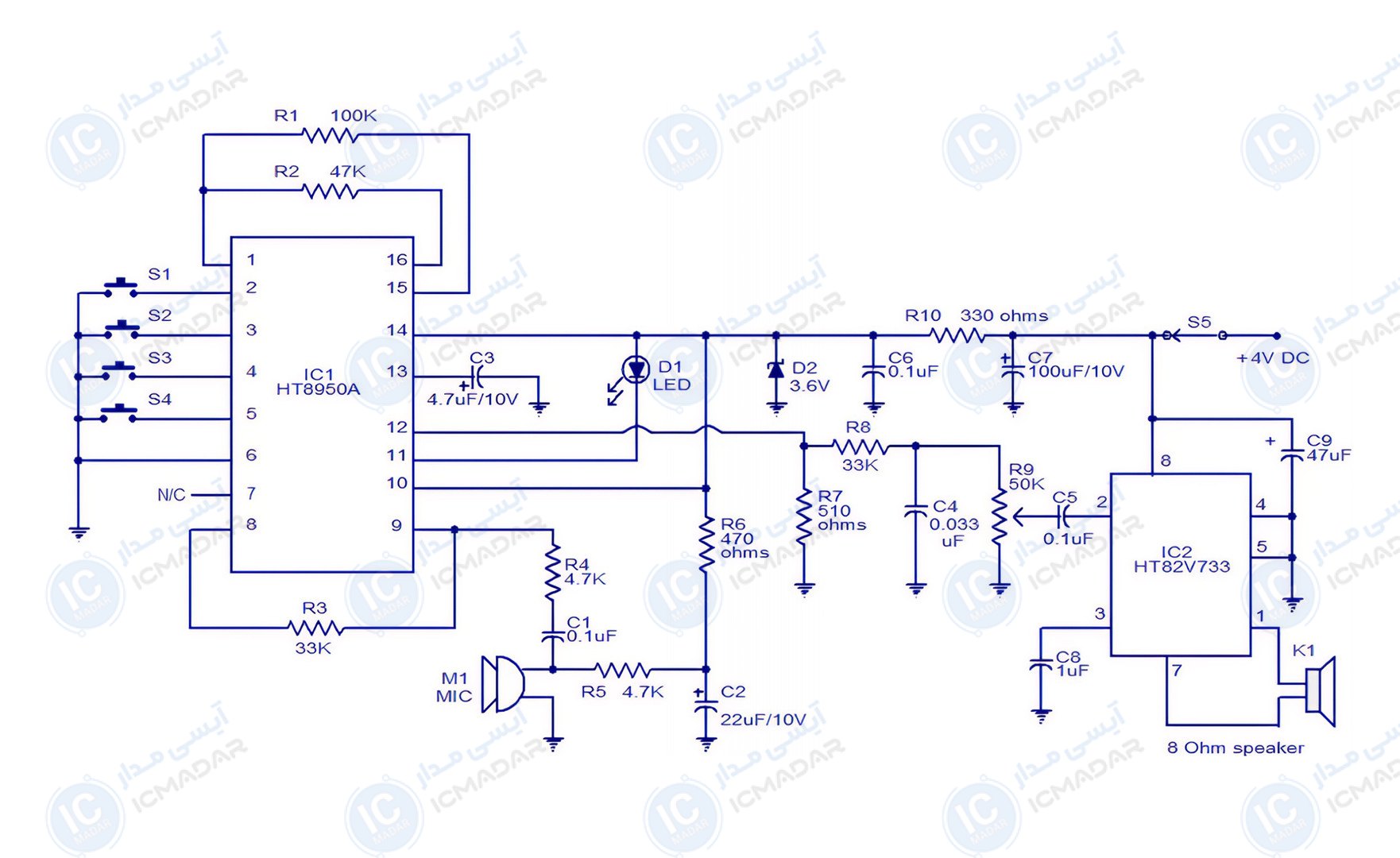

مدار مدولاتور صدای HT8950A
تغییر و اعوجاج صدا برای اسباببازیها | ساخت افکتهای صوتی | استفاده در دستگاههای آموزشی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی HT8950A
- آیسی HT82V733
- میکروفن
- خازن 1 میکروفاراد
- خازن 0.1 میکروفاراد دو عدد
- خازن 0.033 میکروفاراد
- خازن 47 میکروفاراد 10 ولت دو عدد
- خازن 22 میکروفاراد 10 ولت
- خازن 4.7 میکروفاراد 10 ولت
- دیود زنر 3.6 ولت
- مقاومت 100 کیلواهم
- مقاومت 47 کیلواهم دو عدد
- مقاومت 33 کیلواهم دو عدد
- مقاومت 510 اهم
- مقاومت 330 اهم
- پتانسیومتر 50 کیلواهم
- بلندگو 8 اهم
- کلید S1 تا S4 (پوش باتن)
- کلید S5 (کلید ON/OFF)
- ال ای دی
