مدار سنسور شیب
سیستم هشدار دربها | کنترل وضعیت وسایل حملونقل | تشخیص کج شدن سطوح
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 5 ولت
- • جریان مورد نیاز : 50 میلیآمپر
- • نوع سوئیچ : جیوهای حساس
- • خروجی هشدار : صوتی و نوری
- • زمان پاسخدهی مدار : لحظهای
- • توان مصرفی : حدود 0.2 وات
- • دمای کاریر مجاز : 0 تا 50 درجه
- • امکان تنظیم حساسیت : خیر
- • پی سی بی : 30 در 40 میلمیتر
- • تعداد قطعات : 7 عدد

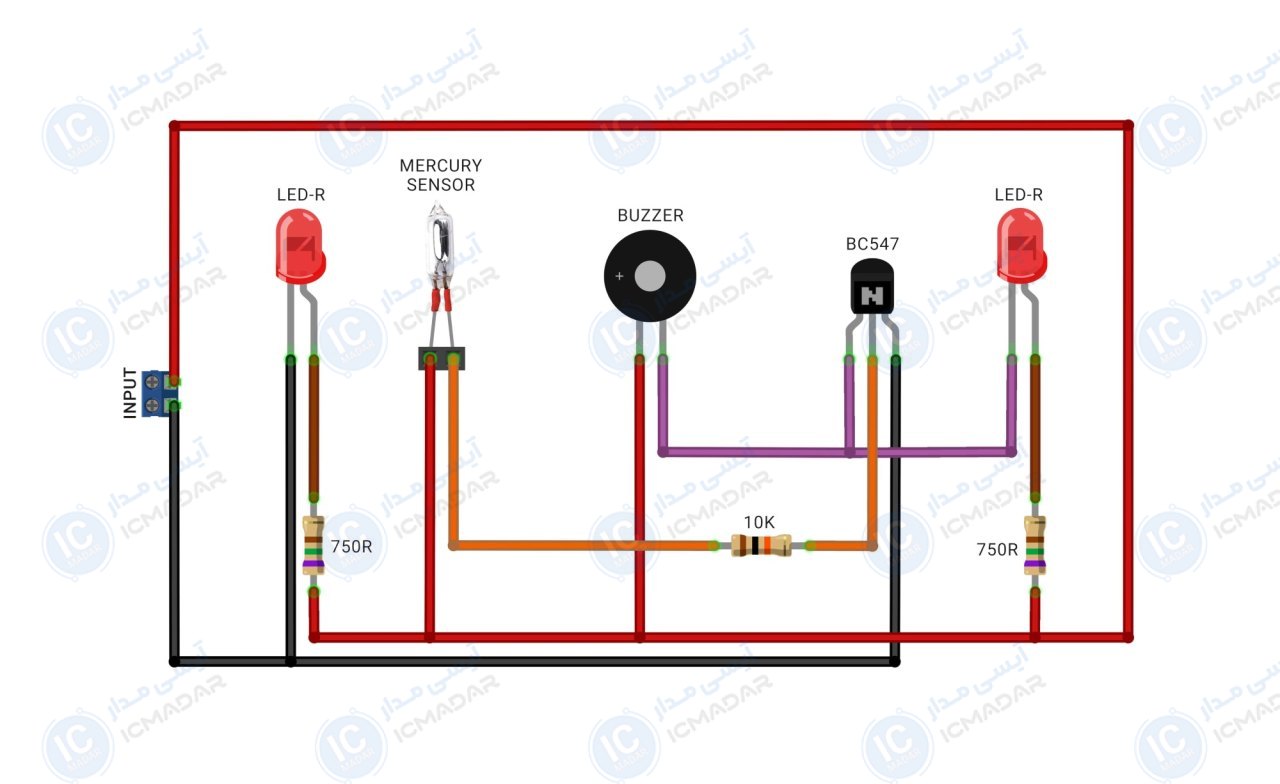

لیست قطعات
- سوئیچ جیوه ایی
- ترانزیستور BC547
- ال ای دی قرمز مات
- ال ای دی قرمز شفاف
- مقاومت 10 کیلو اهم
- مقاومت 750 اهم دو عدد
- بازر 5 ولت
آشنایی با قطعات مدار
