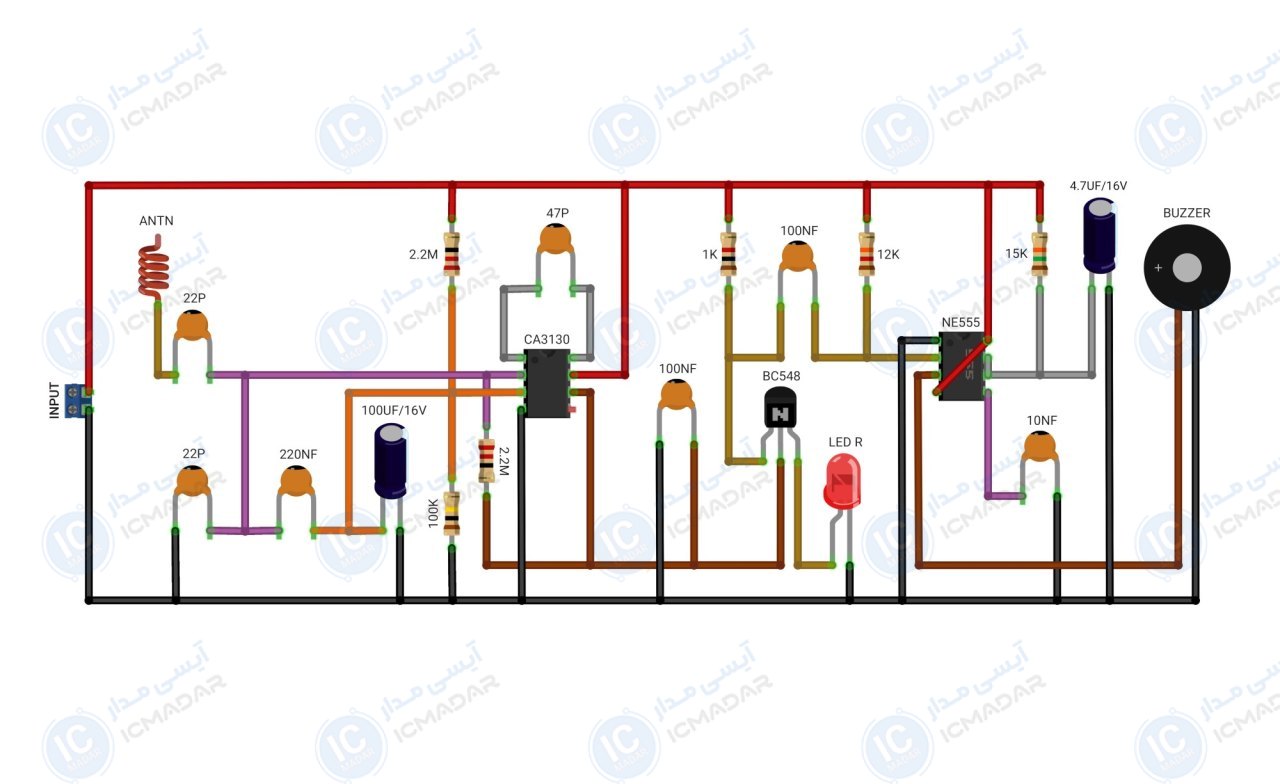

مدار شناسایی حضور گوشی همراه

مشخصات فنی

• • ولتاژ کاری : 5 تا 12 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مورد نیاز : 400 میلی آمپر
• • فرکانس : 800 مگ تا 2.5 گیگاهرتر
• • میزان نویز خروجی : بسیار کم
• • پوشش دهی : 1.5 متر
• • هشدار دهنده : ال ای دی و بازر
• • زمان واکنش: کمتر از 1 ثانیه
• • پی سی بی : 50 در 50 میلیمتر
• • تعداد قطعات : 21 عدد

لیست قطعات

• آیسی NE555
• آیسی CA3130
• ترانزیستور BC548
• خازن 100 میکرو فاراد 16 ولت
• خازن 4.7 میکرو فاراد 16 ولت
• خازن 47 پیکو فاراد عدسی
• خازن 22 پیکو فاراد عدسی دو عدد
• خازن 100 نانو فاراد عدسی دو عدد
• خازن 220 نانو فاراد عدسی
• خازن 10 نانو فاراد
