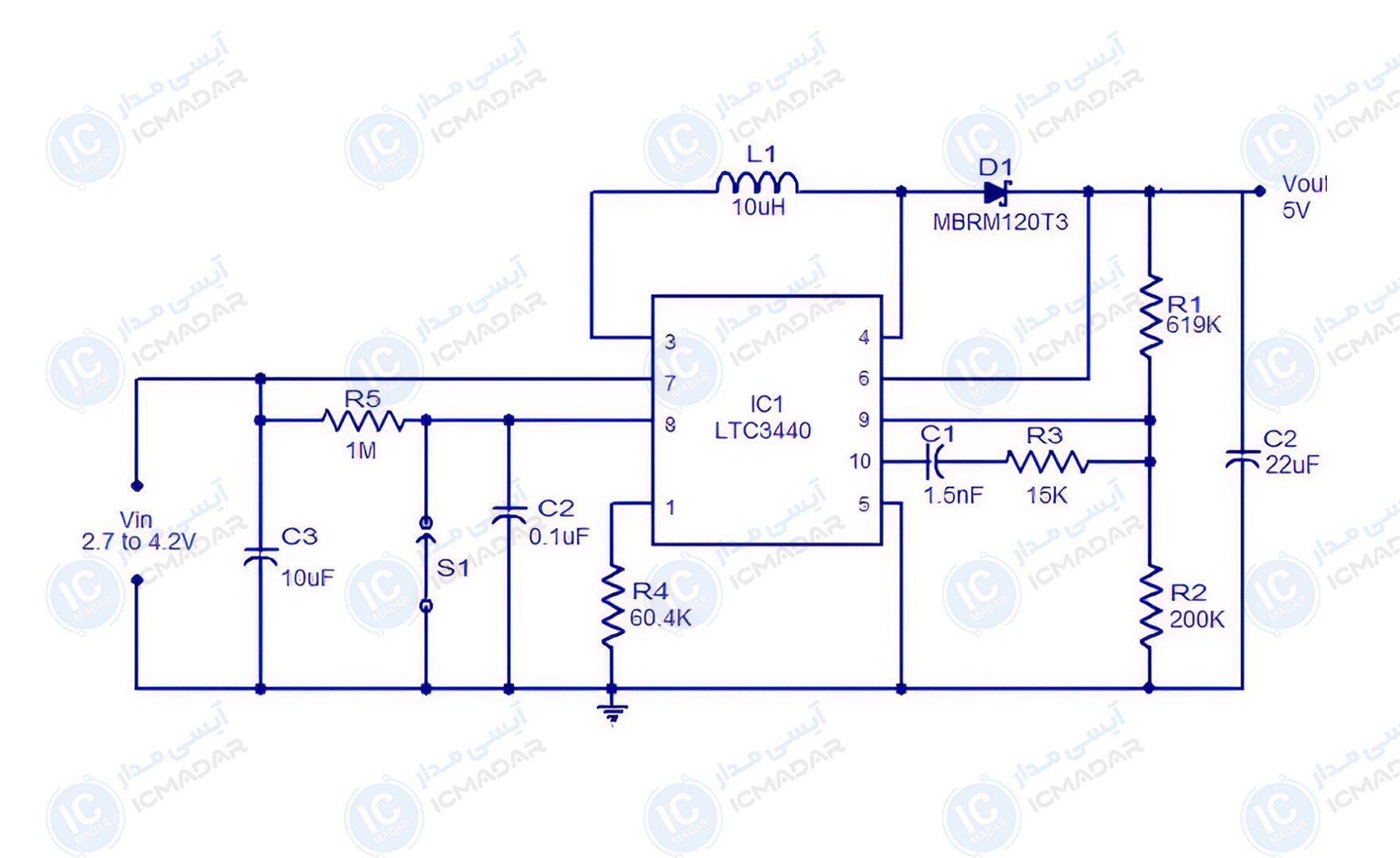

مدار مبدل افزاینده 5V
تغذیه میکروکنترلرهای 5 ولتی | تغذیه سنسورهای دیجیتال | تغذیه ماژولهای ارتباطی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LTC3440
- دیود MBRM120T3
- سلف 10 میکروهانری
- خازن عدسی 1.5 نانو فاراد
- خازن عدسی 0.1 میکرو فاراد
- خازن الکترولیت 22 میکرو فاراد
- خازن الکترولیت 10 میکرو فاراد
- مقاومت 619 کیلو اهم
- مقاومت 200 کیلو اهم
- مقاومت 15 کیلو اهم
- مقاومت 60.4 کیلو اهم
- مقاومت 1 مگا اهم
