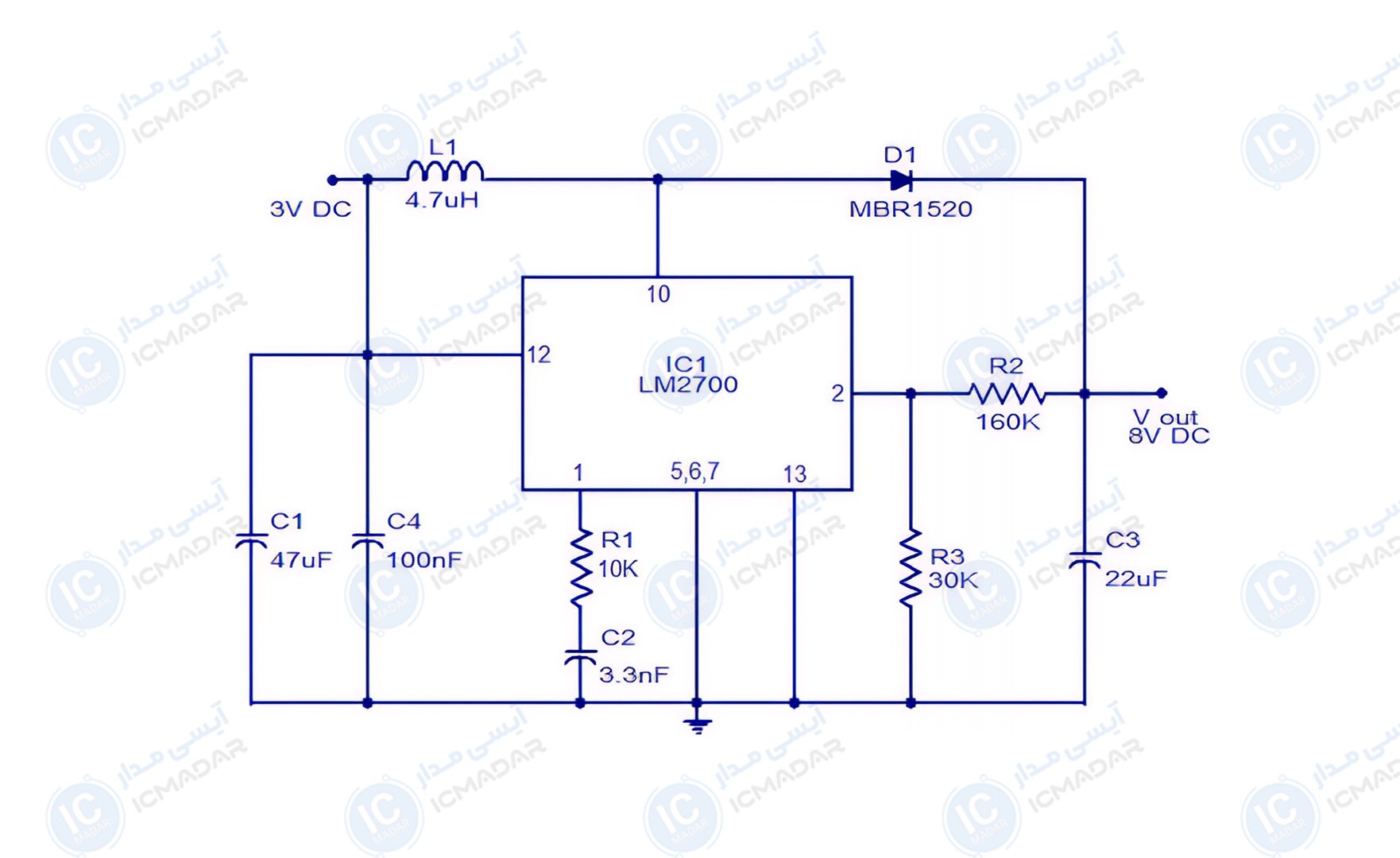

مدار مبدل افزاینده ولتاژ
تغذیه دوربینهای مداربسته | منبع تغذیه ابزارهای اندازهگیری | تغذیه دستگاههای قابل حمل
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM2700
- دیود MBR1520
- سلف 4.7 میکروهانری
- خازن الکترولیت 47 میکرو فاراد
- خازن الکترولیت 22 میکرو فاراد
- خازن عدسی 100 نانو فاراد
- خازن عدسی 3.3 نانو فاراد
- مقاومت 160 کیلو اهم
- مقاومت 30 کیلو اهم
