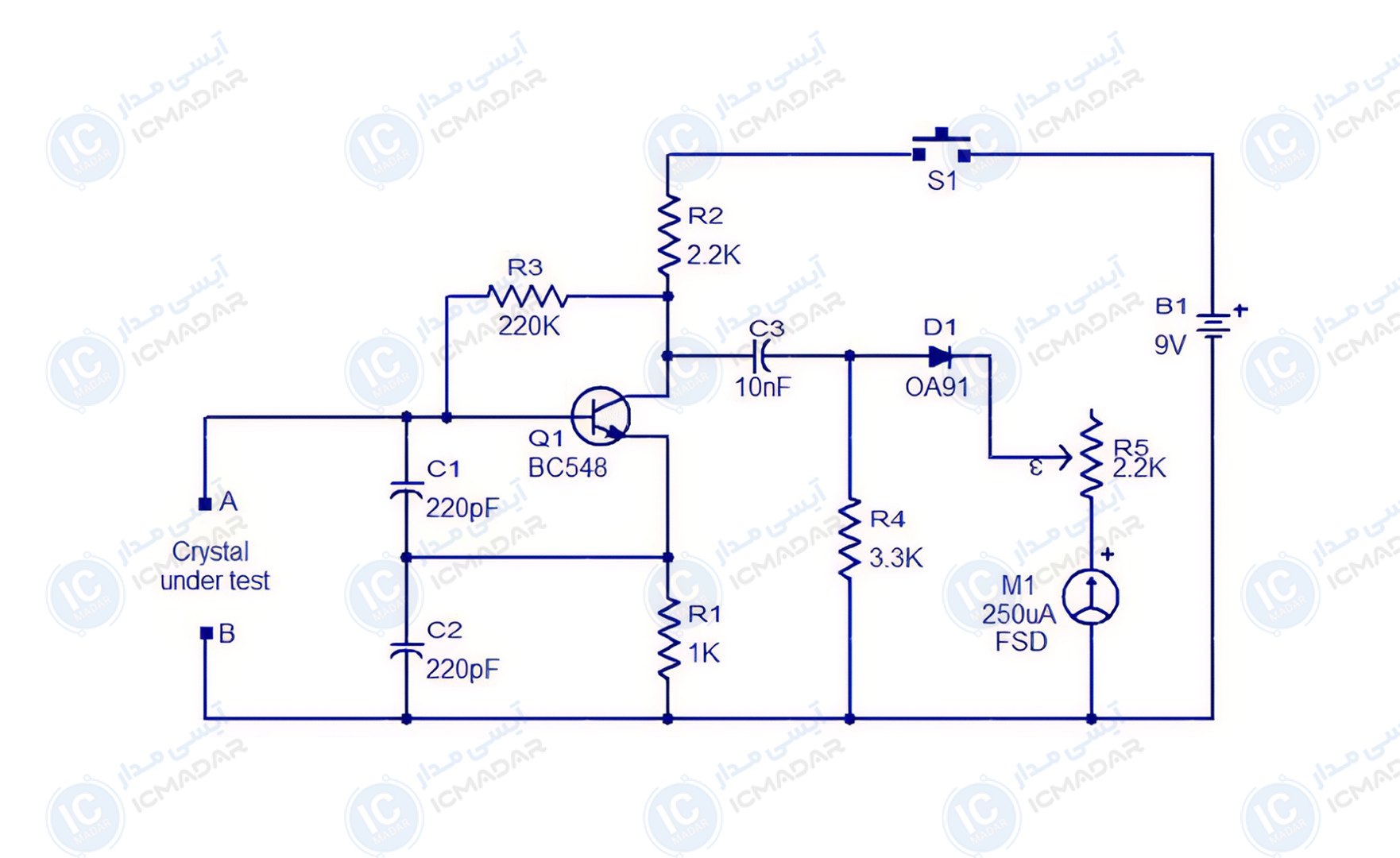

مدار تستر کریستال
تست و عیبیابی قطعات | بررسی سلامت کریستالها | استفاده در کارگاههای الکترونیک
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC548
- دیود OA91
- خازن الکترولیت 10 نانوفاراد
- خازن عدسی 220 پیکوفاراد دوعدد
- مقاومت 3.3 کیلواهم
- مقاومت 2.2 کیلواهم
- مقاومت 1 کیلواهم
- مقاومت 220 کیلواهم
- پتانسیومتر 2.2 کیلواهم
- آمپرمتر 250 میکروآمپر
- کلید فشاری
- باتری 9 ولت
