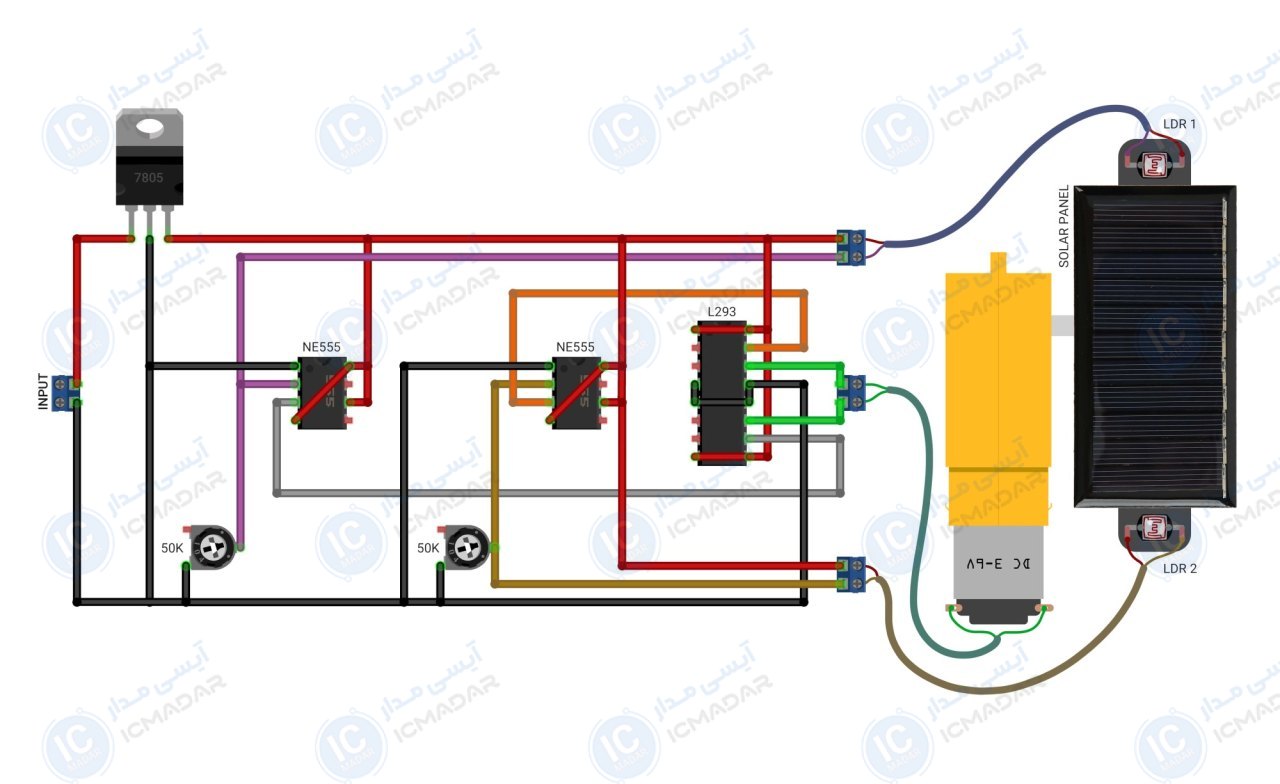

مدار ردیاب خورشیدی تک محوره
ردیابی خورشید برای پنلهای خورشیدی | افزایش بهرهوری سیستمهای خورشیدی | آزمایشهای آموزشی انرژی تجدیدپذیر
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 7 تا 24 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 2 آمپر
- • تعدا سنسور : دو عدد
- • محورهای کنترل : یک محور
- • تنظیم حساسیت : دارد
- • زاویه چرخش : محدود به گیربکس
- • قابلیت تطبیق نور : بله
- • پی سی بی : 45 در 50 میلمیتر
- • تعداد قطعات : 10 عدد
لیست قطعات
- آیسی L293
- ایسی NE555 دو عدد
- فتوسل 5 میلی متر دو عدد
- گیربکس موتور پلاسیتکی
- پتانسیومتر 50 کیلو اهم دو عدد
- رگلاتور 7805
- پنل خورشیدی
آشنایی با قطعات مدار
