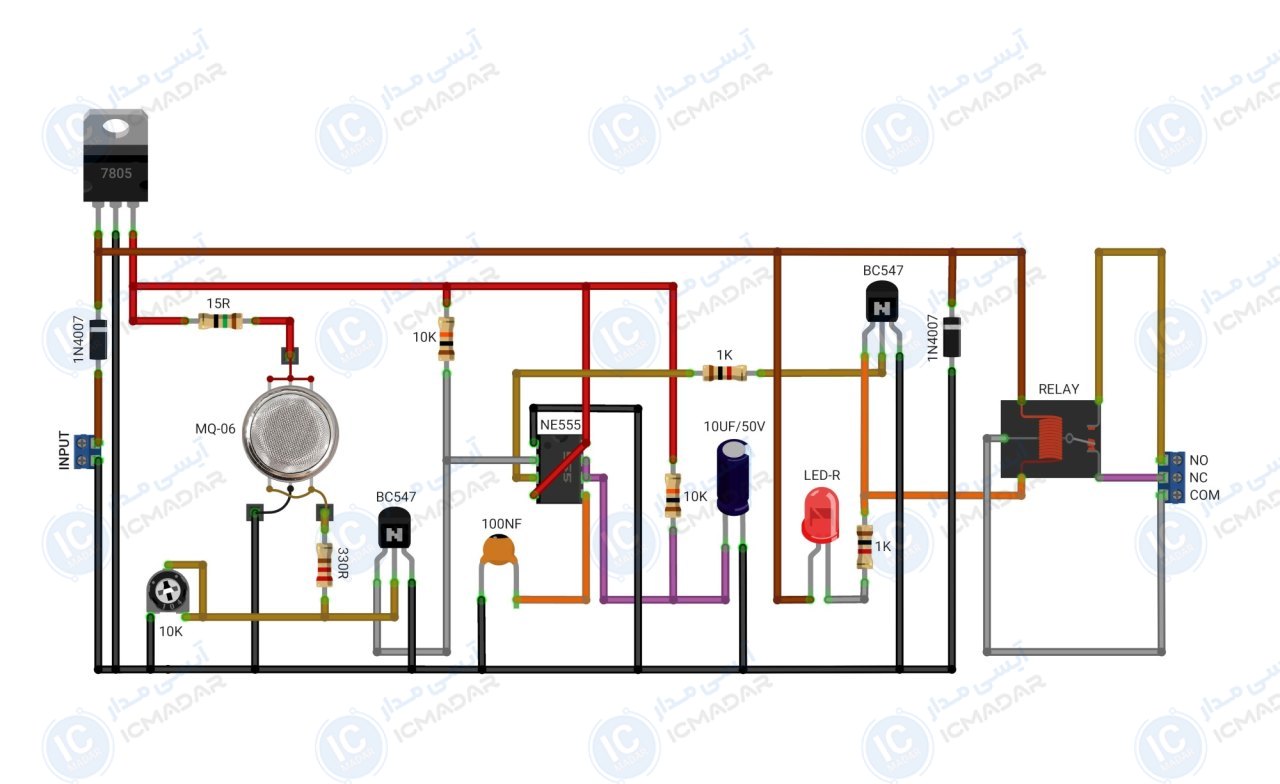

مدار هشدار دهنده نشت گاز خانگی

مشخصات فنی

• • تراشه : NE555
• • ولتاژ کاری : 7 تا 12 ولت
• • نوع ولتاژ ورودی : مستقیم
• • حداقل جریان ورودی : 1 آمپر
• • نوع گاز : متان، پروپان، بوتان
• • کاربرد در محیط‌های بسته : بله
• • زمان پاسخگویی : سریع و آنی
• • مصرف جریان مدار: کم

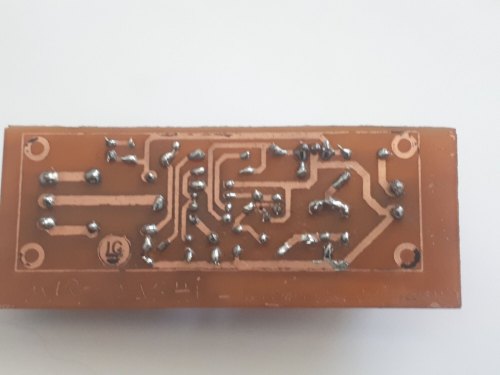

• • پی سی بی : 90 در 30 میلیمتر
• • تعداد قطعات : 18 عدد

لیست قطعات

• آیسی NE555
• سنسور MQ-06
• رگلاتور 7805
• ترانزیستور BC547 دو عدد
• خازن 10 میکرو فاراد 50 ولت
• خازن 100 نانو فاراد عدسی
• پتانسیومتر 10 کیلو اهم
• ال ای دی قرمز مات
• دیود 1N4007 دو عدد
• مقاومت 1 کیلو اهم دو عدد
