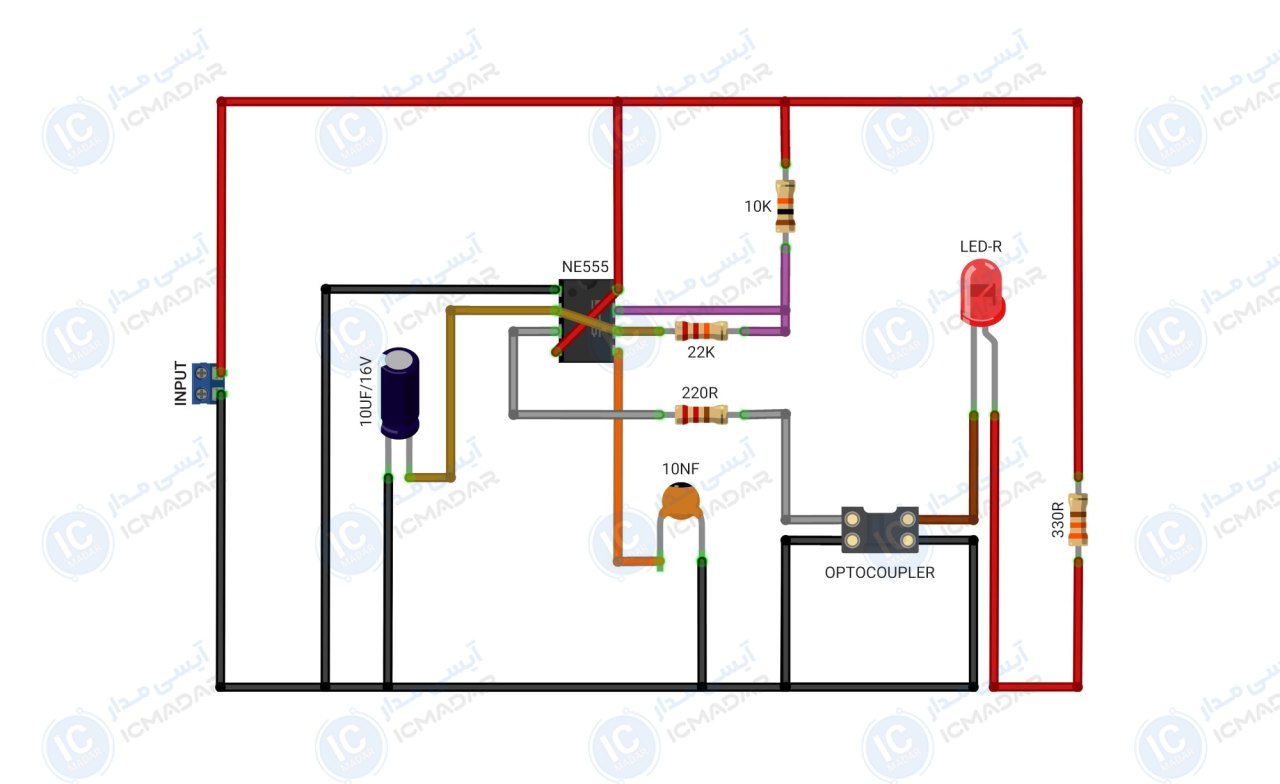

مدار تستر اپتوکوپلر ها
تست سلامت اپتوکوپلرها | ارزیابی کیفیت اپتوکوپلرها | بررسی سلامت اپتوکوپلرها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 5 ولت
- • نوع ورودی : مستقیم
- • سازگاری : اپتوکوپلر چهار پین
- • جریان مصرفی : 20 میلیآمپر
- • تشخیص دهنده : ال ای دی
- • حساسیت به خطا : کم
- • زمان واکنش : سریع
- • پایداری مدار: بسیار بالا
- • پی سی بی : 25 در 35 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- آیسی NE555
- خازن 10 میکرو فاراد 16 ولت
- خازن 10 نانو فاراد عدسی
- ال ای دی قرمز مات
- مقاومت 22 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 330 اهم
- مقاومت 220 اهم
آشنایی با قطعات مدار
