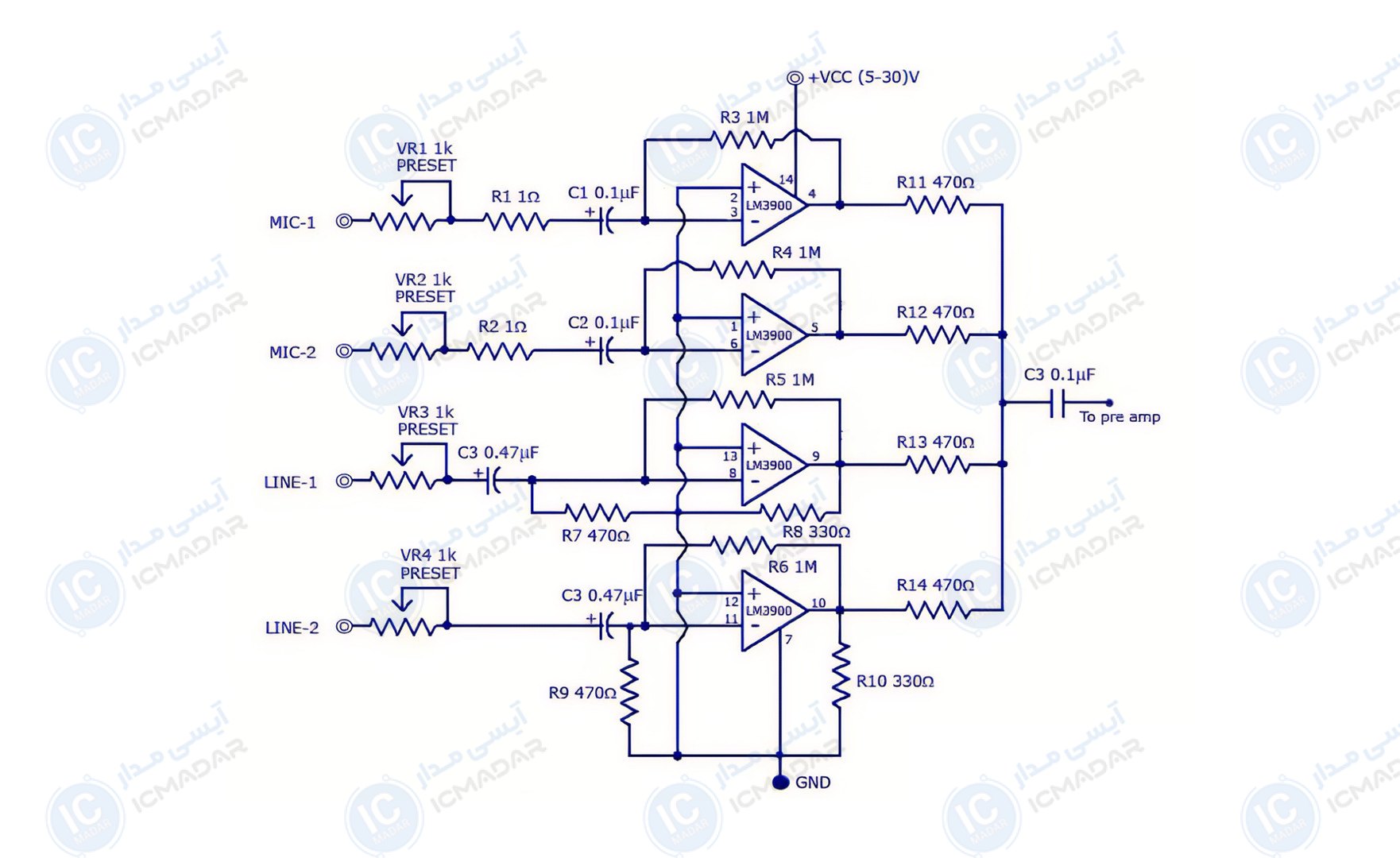

مدار میکسر صوتی چند کاناله با LM3900
ترکیب صدای چند میکروفن و خط صوتی | کنترل مجزای سطح ورودیهای صوتی | افزایش تعداد ورودیهای میکسر
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- آیسی LM3900
- خازن 100 نانوفاراد دو عدد
- خازن 470 نانوفاراد دو عدد
- مقاومت 1 مگااهم چهار عدد
- مقاومت 470 کیلواهم
- مقاومت 470 اهم چهار عدد
- مقاومت 330 اهم دو عدد
- مقاومت 10 اهم دو عدد
- پتانسیومتر 1 کیلواهم چهار عدد
