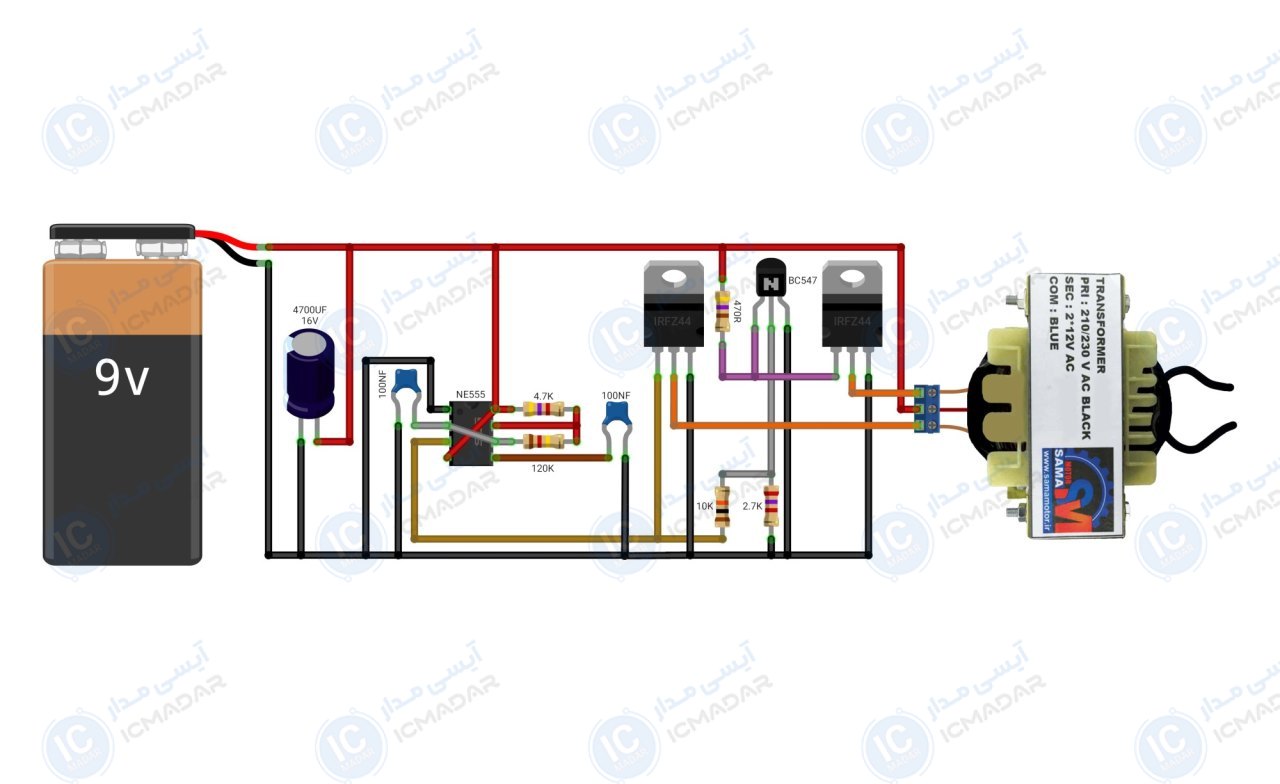

مدار اینورتر 9 به 220 ولت برق شهری
تامین روشنایی اضطراری | استفاده در کمپینگ و سفر | روشن کردن تجهیزات برقی سبک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • ولتاژ خروجی : 230 ولت
- • نوع خروجی : متناوب
- • توان خروجی : حدود 10 وات
- • فرکانس خروجی : 50 هرتز
- • جریان در حالت بیباری : کم
- • شکل موج : مربعی
- • پی سی بی : 50 در 55 میلمیتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- آیسی NE555
- ماسفت IRFZ44 دو عدد
- ترانزیستور BC547
- خازن 100 نانو فاراد عدسی دو عدد
- خازن 4700 میکرو فاراد 25 ولت
- مقاومت 10 کیلو اهم
- مقاومت 470 اهم
- مقاومت 2.7 کیلو اهم
- مقاومت 120 کیلو اهم
- مقاومت 4.7 کیلو اهم
آشنایی با قطعات مدار

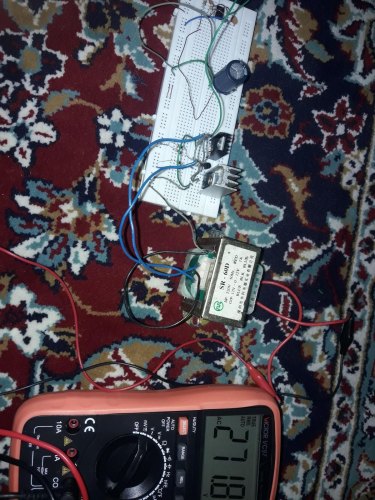

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
