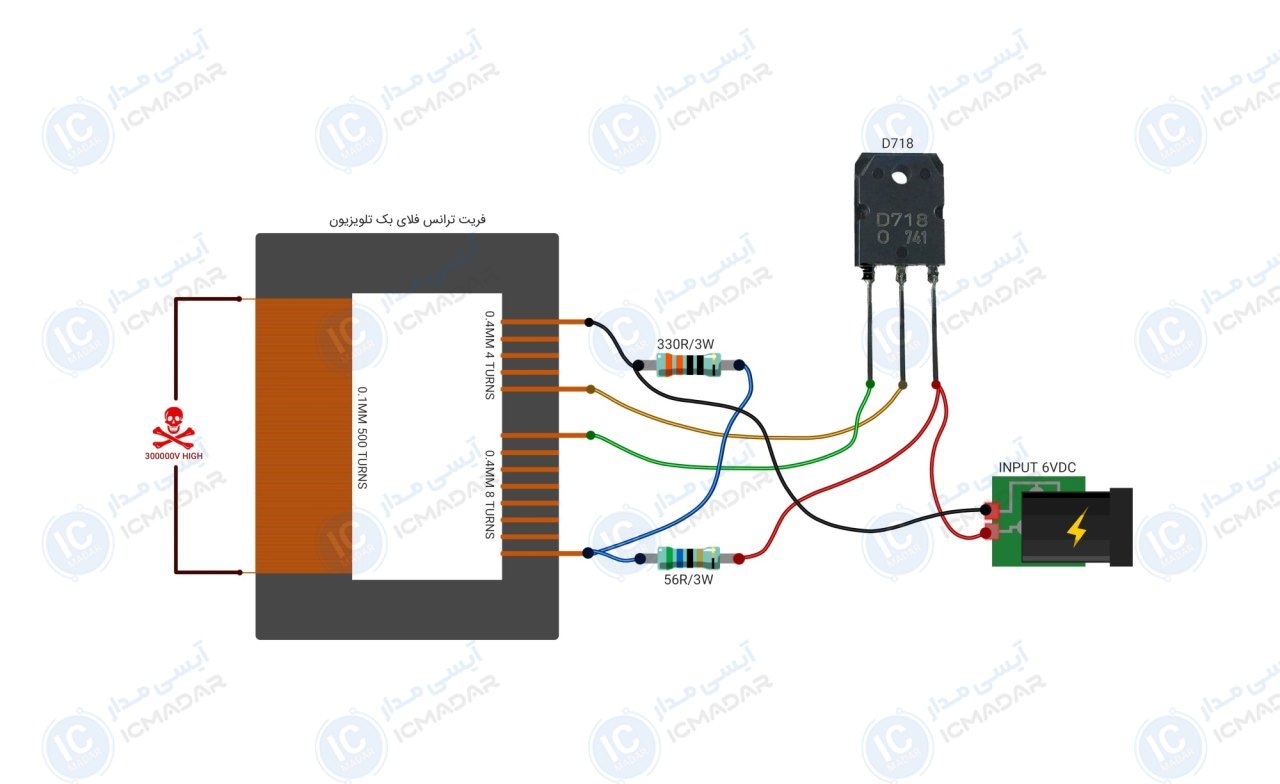

مدار 6 به 300 کیلو ولت
یونیزاسیون هوا | ایجاد قوس الکتریکی | جرقهزن الکتریکی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • درایو قدرت : تک ترانزیستور
- • ولتاژ تغذیه : 6 ولت
- • نوع ولتاژ ورودی : مستقیم
- • ولتاژ خروجی : 300 کیلو ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : بالا و لحظهای
- • قوس الکتریکی : بیش از 1 سانت
- • نوع خروجی : ولتاژ بالا و خطرناک
- • پی سی بی : 50 در 30 میلیمتر
- • تعداد قطعات : 4 عدد
لیست قطعات
- ترانزیستور D718
- مقاومت 330 اهم 3 وات
- مقاومت 56 اهم 3 وات
- فریت ترانس فلای بک تلویزیون
آشنایی با قطعات مدار
