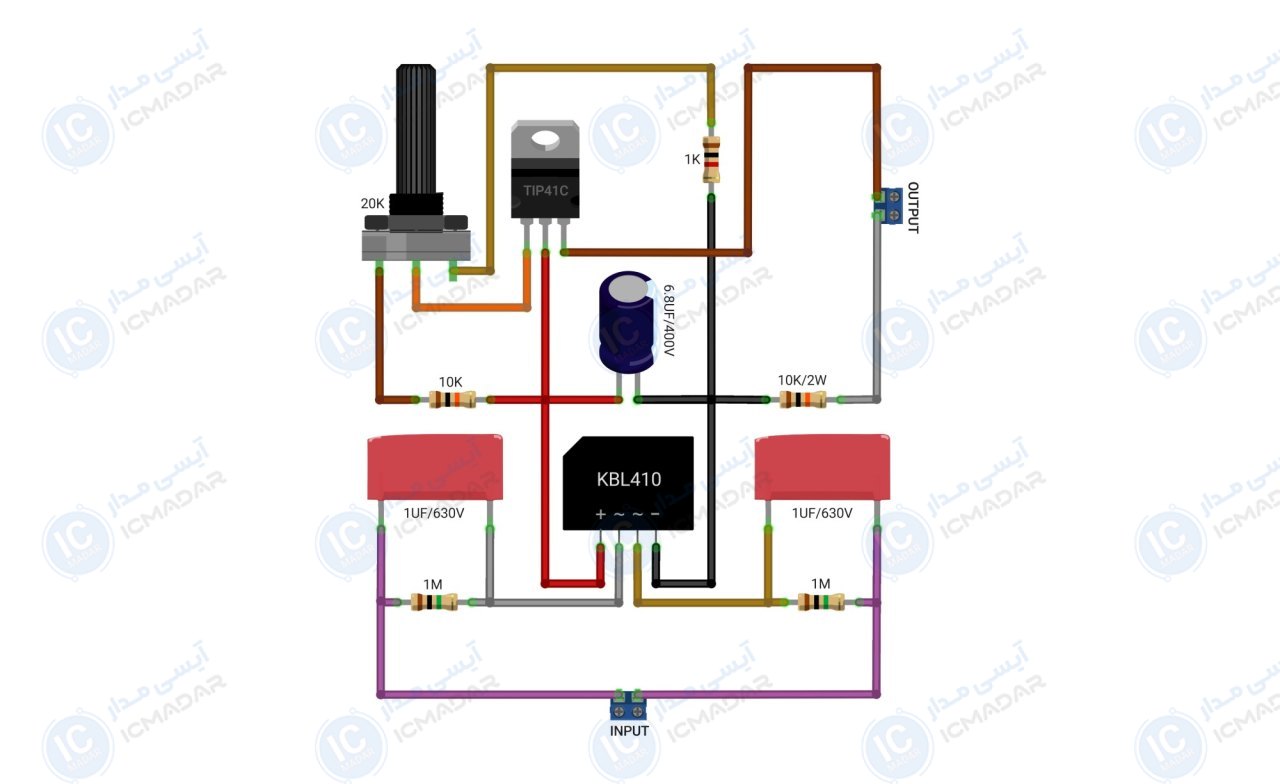

مدار کاهنده 0 تا 320 ولت با ورودی AC
استفاده در دستگاههای صنعتی | کنترل ولتاژ موتورها | پروژههای آموزشی الکترونیک
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ورودی تغذیه : 220 ولت
- • نوع ورودی : متناوب
- • ولتاژ خروجی : 0 تا 320 ولت
- • نوع ورودی : مستقیم
- • قابلیت کنترل ولتاژ : بله
- • نمایشگر ولتاژ : ندارد
- • دقت تنظیم ولتاژ : خوب
- • ایمنی نوسانات : متوسط
- • پی سی بی : 95x30mm
- • تعداد قطعات : 11 عدد
لیست قطعات
- ترانزیستور TIP41C
- خازن 6.8 میکرو فاراد 400 ولت
- خازن 1 میکرو فاراد 630 ولت دو عدد
- مقاومت 1 مگا اهم دو عدد
- مقاومت 10 کیلو اهم
- مقاومت 10 کیلو اهم 2 وات
- مقاومت 1 کیلو اهم
- ولوم 20 کیلو اهم
- پل دیود KBL410
آشنایی با قطعات مدار
