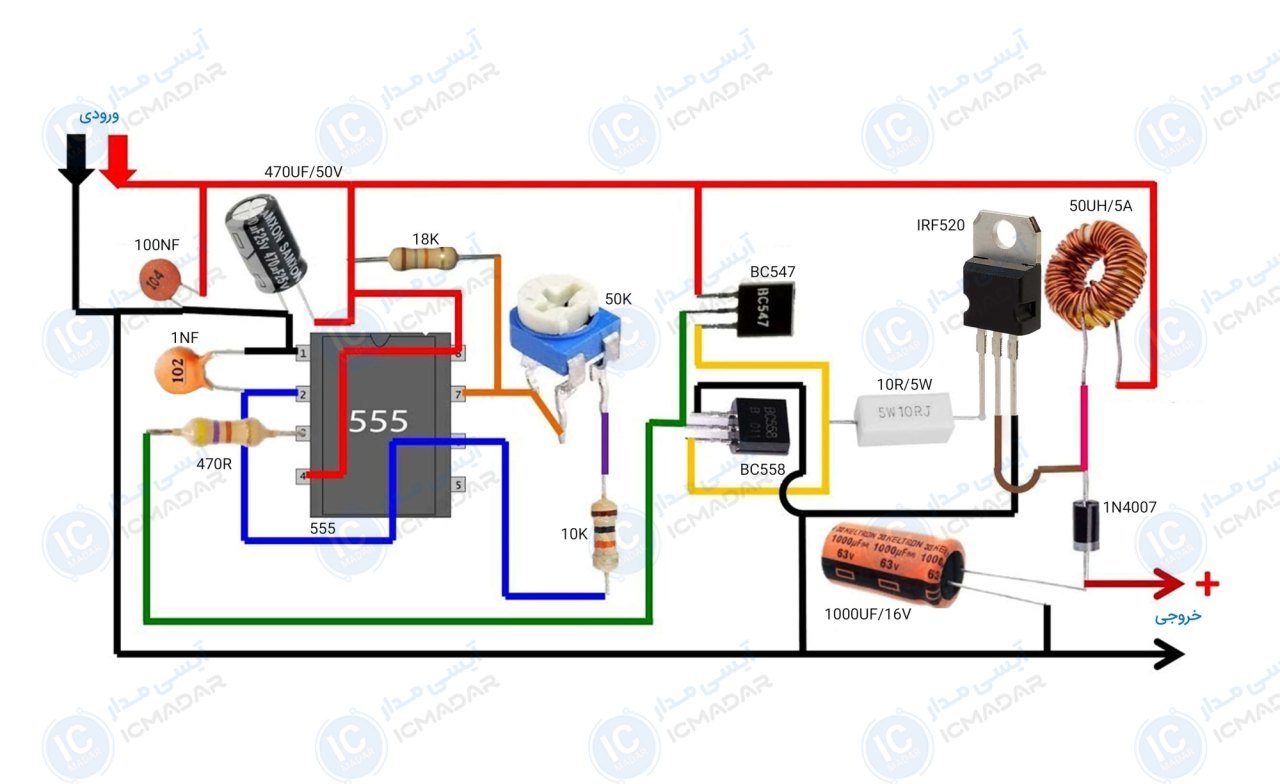

مدار افزاینده DC به DC
افزایش ولتاژ برای تجهیزات کوچک | راهاندازی LEDهای پرتوان | تأمین برق مدارهای آزمایشی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • درایو قدرت : تک ماسفت
- • تغذیه ورودی : 6 ولت
- • ولتاژ خروجی : 24 ولت
- • نوع ورودی و خروجی : DC
- • توان خروجی : حدود 30 وات
- • تنظیم ولتاژ : دارد
- • حداکثر جریان : 3 آمپر
- • راندمان : بالا
- • پی سی بی : 80 در 50 میلیمتر
- • تعداد قطعات : 15 عدد
لیست قطعات
- ایسی NE555
- خازن 1 نانو فاراد
- خازن 100 نانو فاراد
- خازن 470 میکرو فاراد 50 ولت
- خازت 1000 میکرو فاراد 50 ولت
- مقاومت 470 اهم
- مقاومت 18 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت آجری 10 اهم 5 وات
- ترانزیستور BC547
- ترانزیستور BC558
- ماسفت IRF520
- پتانسیومتر 50 کیلو اهم
- دیود 1N4007
- سلف حلقه تیروئدی 50UH/5A
