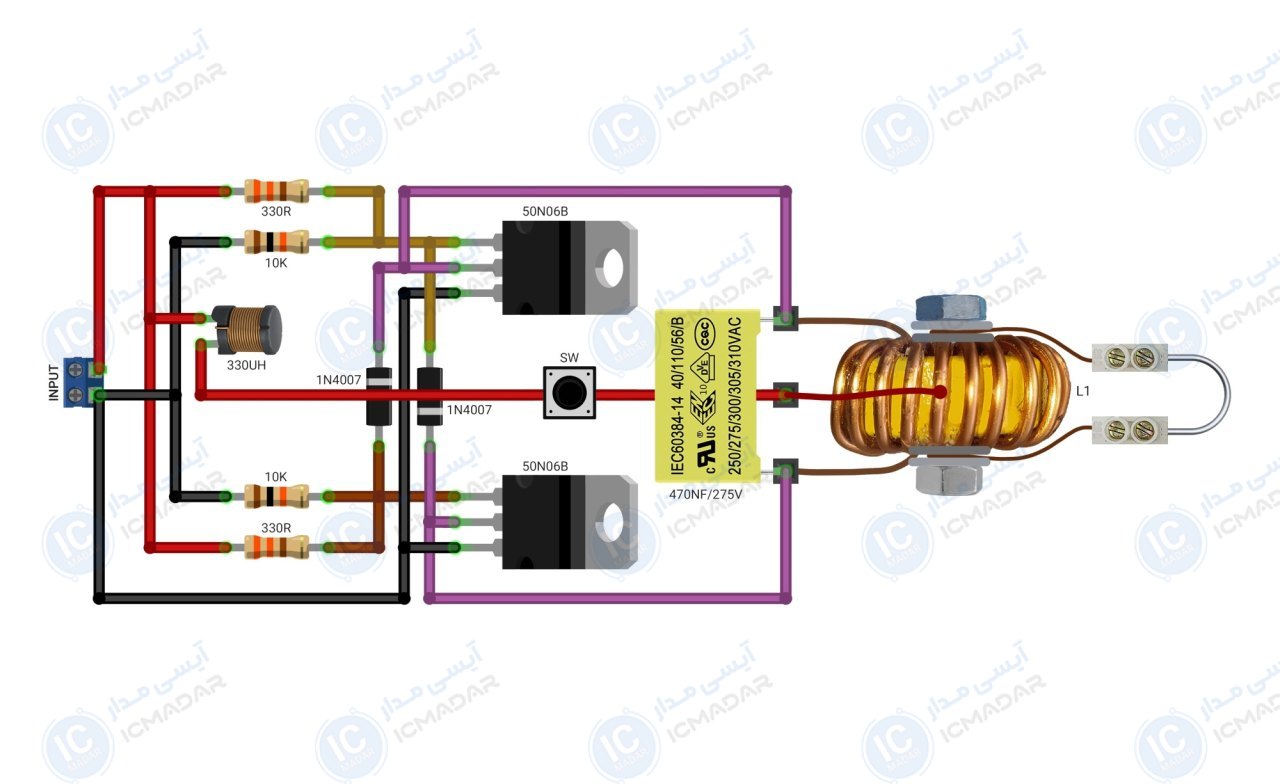

مدار دستگاه لحیم کاری قوی
لحیمکاری قطعات الکترونیکی | تعمیر بردهای موبایل و لپتاپ | استفاده در کارگاههای تعمیرات
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 2 آمپر
- • توان مصرفی : حدود 25 وات
- • سرعت : صفر تا صد در 3 ثانیه
- • نوع مدار : سوئیچینگ فرکانس بالا
- • بازدهی : بالا و بدون اتلاف انرژی
- • راندمان کاری مدار : حدود 95 درصد
- • پی سی بی : 75 در 30 میلیمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- ماسفت 50N06B دو عدد
- خازن ام کا تی 470 نانو فاراد 270 ولت
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 330 اهم دو عدد
- دیود 1N4007 دو عدد
- سلف 330 میکرو هانری
- میکروسوئیچ
آشنایی با قطعات مدار

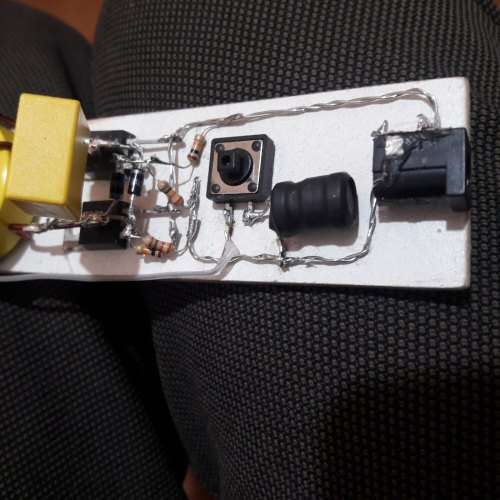

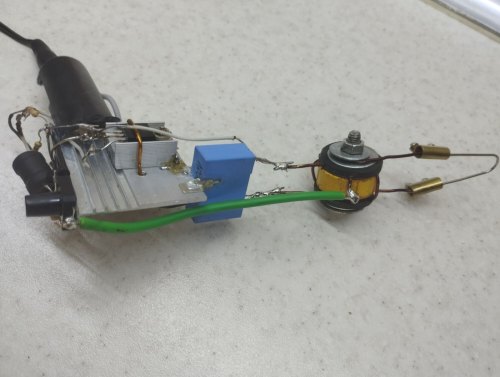

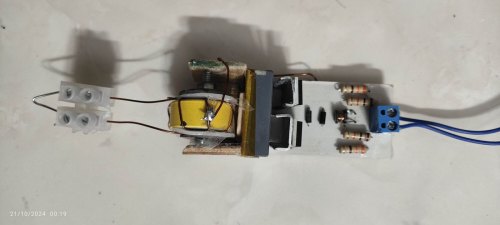

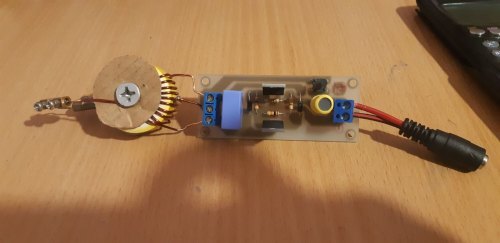

تا الان ۵ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
