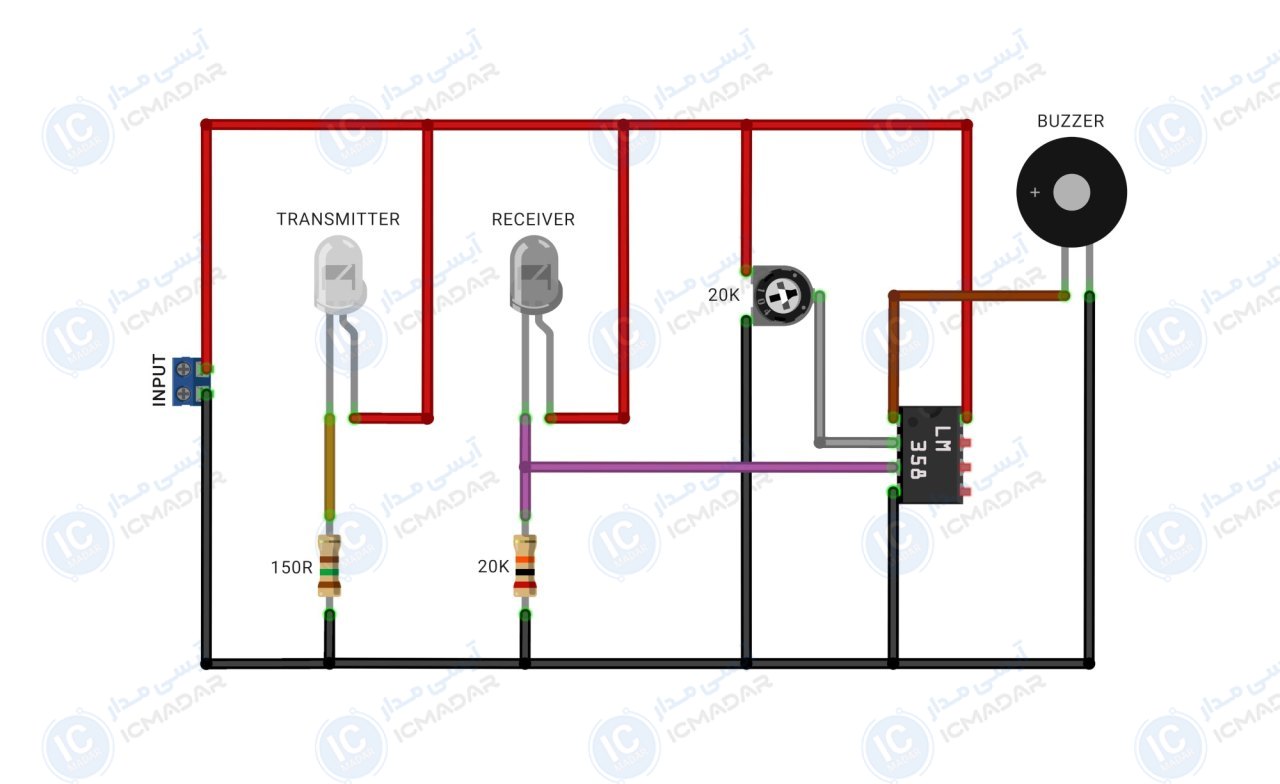

مدار سنسور مجاورتی ساده

مشخصات فنی

• • تغذیه : 5 تا 9 ولت
• • جریان مورد نیاز : 100 میلی‌آمپر
• • طول موج فرستنده : 940 نانومتر
• • هشدار دهنده : ال ای دی
• • دقت تشخیص : بسیار بالا با نویز کم
• • تشخیص : 2 تا 30 سانتی متر
• • زاویه تشخیص : 35 درجه
• • خروجی : سیگنال فعال برای بازر
• • پی سی بی : 65 در 15 میلیمتر
• • تعداد قطعات : 7 عدد

لیست قطعات

• آیسی LM358
• فرستنده مادون قرمز
• گیرنده مادون قرمز
• پتانسیومتر 20 کیلو اهم
• بازر 5 ولت
• مقاومت 20 کیلو اهم
• مقاومت 150 اهم
