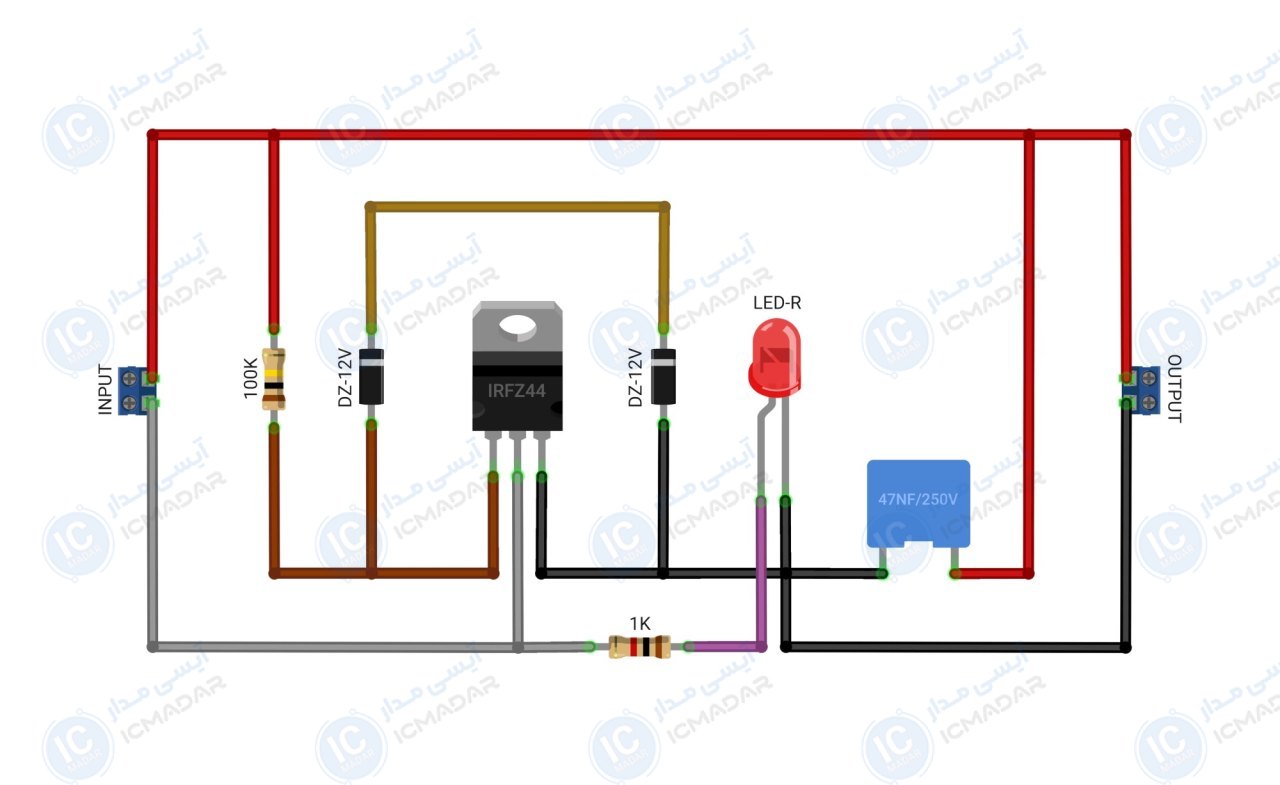

مدار محافظ اتصال معکوس
محافظت از ماژولهای الکترونیکی | جلوگیری از آسیب در سنسورها | محافظت از انواع تجهیزات صنعتی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • نوع ورودی : مستقیم
- • نوع حفاظت : اتصال معکوس
- • هشدار دهنده : ال ای دی
- • پاسخ خروجی : فوری
- • واکنش به اشتباه : لحظهای
- • نوع منبع تغذیه : متغییر و ثابت
- • محدوده دما : تا 70 سانتیگراد
- • تغذیه مستقل : ندارد
- • پی سی بی : 50x25mm
- • تعداد قطعات : 7 عدد
لیست قطعات
- ماسفت IRFZ44
- دیود زنر 12 ولت دو عدد
- خازن 47 نانو فاراد MKT
- مقاومت 100 کیلو اهم
- مقاومت 1 کیلو اهم
- ال ای دی مات قرمز
آشنایی با قطعات مدار
