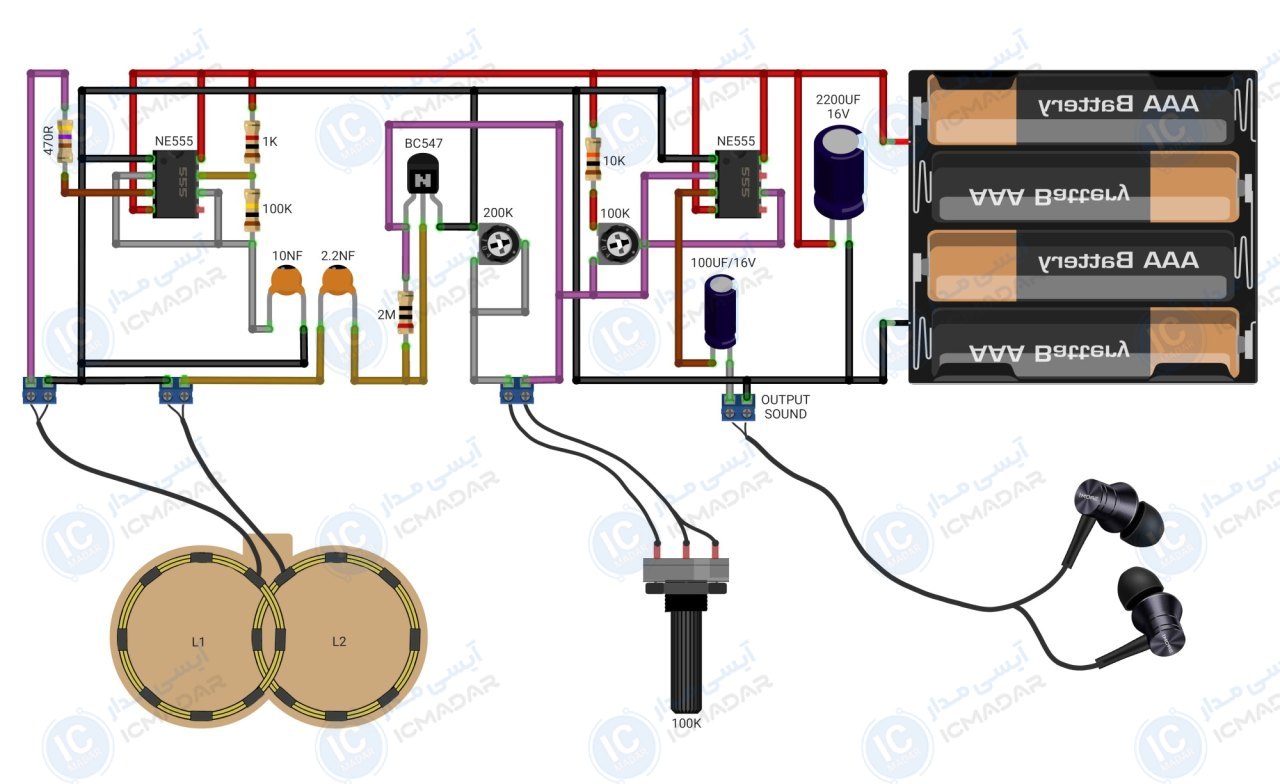

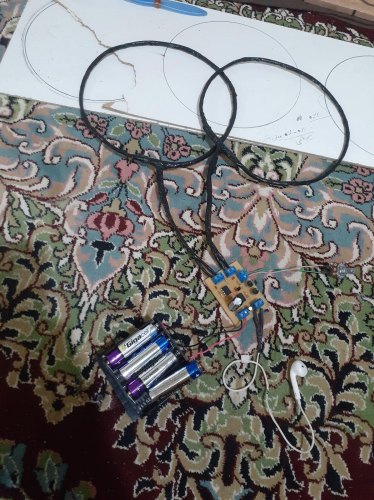

مدار فلزیاب VLF با NE555

مشخصات فنی

• • ولتاژ ورودی : 9 تا 12 ولت
• • نوع ورودی : مستقیم
• • جریان مصرفی : 100 میلی‌آمپر

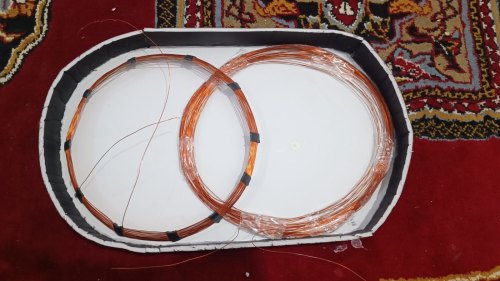

• • تعداد لوپ ها : دو عدد
• • عمق کاووش : 80 سانتی متر
• • نوع هشدار : خروجی هندزفری
• • نوع میدان مغناطیسی : VLF
• • قابلیت تفکیک فلزات : خیر

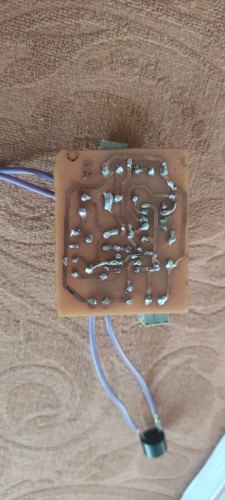

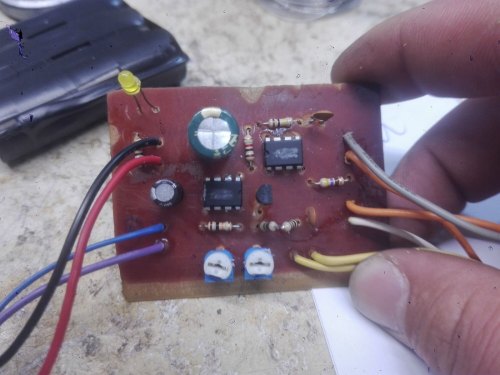

• • پی سی بی : 65 در 50 میلیمتر
• • تعداد قطعات : 14 عدد

لیست قطعات

• آیسی NE555 دو عدد
• ترانزیستور BC547
• خازن عدسی 2.2 نانو فاراد
• خازن عدسی 10 نانو فاراد
• ولوم 100 کیلو اهم
• پتانسیومتر 100 کیلو اهم
• پتانسیومتر 200 کیلو اهم
• خازن 2200 میکروفاراد 16 ولت
• خازن 100 میکرو فاراد 16 ولت
• مقاومت 470 اهم
