مدار محافظ اتصال کوتاه اتوماتیک
محافظت از انواع منابع تغذیه | جلوگیری از آسیب به تجهیزات | ایمنی ماژولهای DC به DC
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : LM358
- • ولتاژ ورودی مدار : 5 تا 35 ولت
- • جریان محافظ : تا 6 آمپر
- • کمترین ولتاژ : 1.5 ولت
- • حداکثر ولتاژ : 45 ولت
- • نوع هشدار : بازر و LED
- • تنظیم حساسیت : دارد
- • نوع حفاظت : اتصال کوتاه
- • سازگاری با : متغییر و ثابت
- • ریست اتوماتیک : بله
- • پی سی بی : 55 در 35 میلمیتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- آیسی LM358
- ترانزیستور BD139
- رگلاتور 7805
- رله 5 ولت 10 آمپر
- بازر 5 ولت
- دیود 1N4007
- پتانسیومتر 10 کیلو اهم
- مقاومت 2.2 کیلو اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 330 اهم
- ال ای دی قرمز مات
آشنایی با قطعات مدار

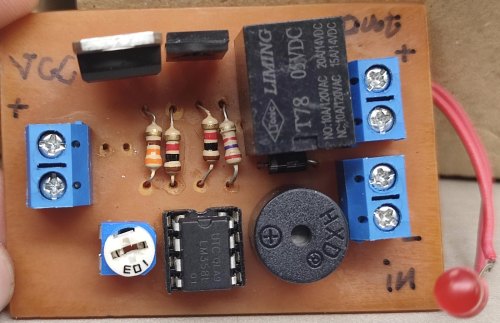

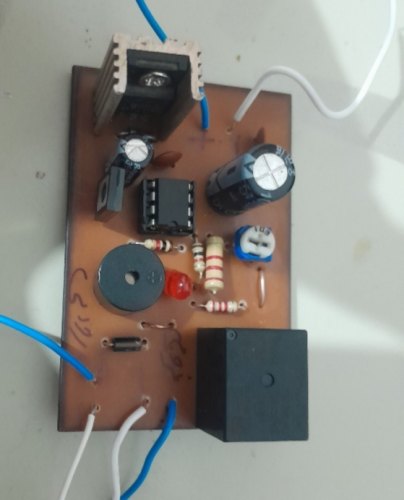

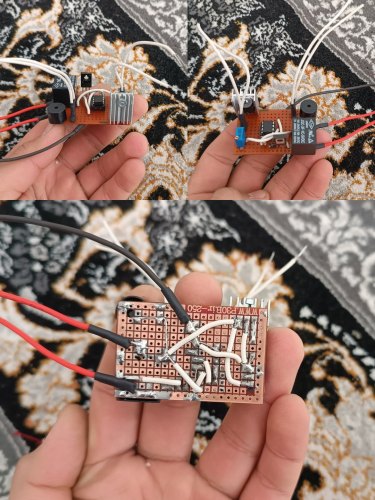

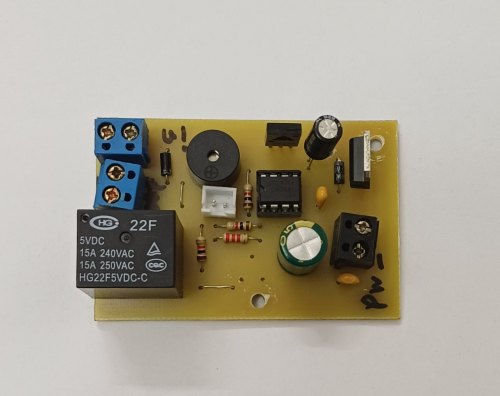

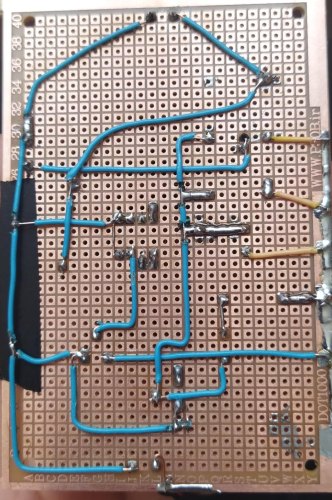

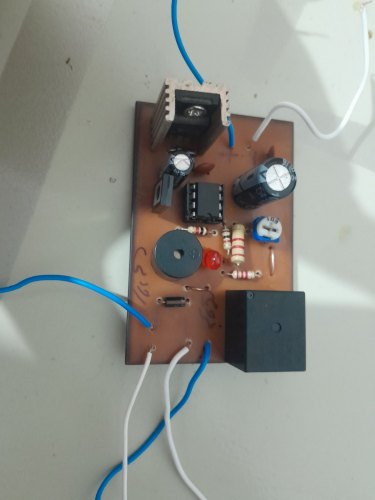

تا الان ۱۷ نفر این پروژه رو ساختند!
