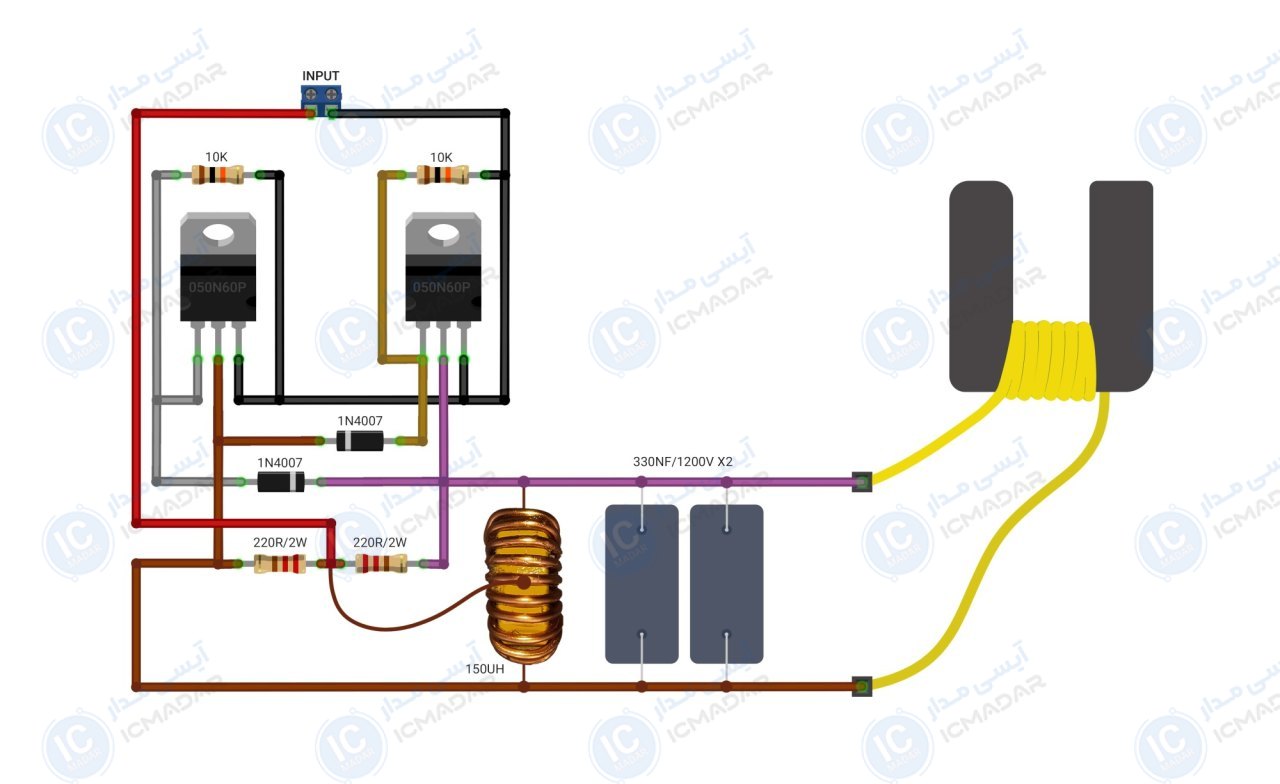

مدار گرمایش القایی 240 وات
ذوب کردن فلزات | گرم کردن قطعات صنعتی | باز کردن پیچهای گیر کرده
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ تغذیه : 12 تا 24 ولت
- • نوع ولتاژ ورودی : مستقیم
- • توان خروجی : 240 وات
- • جریان موردنیاز : 10 آمپر
- • فرکانس : 20 تا 50 کیلوهرتز
- • درایو قدرت : دو عدد ماسفت
- • بازده مدار: حدود 90٪
- • نصب هسته : ثابت یا پرتابل
- • پی سی بی : 75 در 30 میلیمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- ماسفت KMB050N60P دو عدد
- دیود 1N4007 دو عدد
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 220 اهم 2 وات دو عدد
- خازن 330 نانو فاراد 1200 ولت دو عدد
- سلف تیروئیدی 150 میکرو هانری
آشنایی با قطعات مدار
