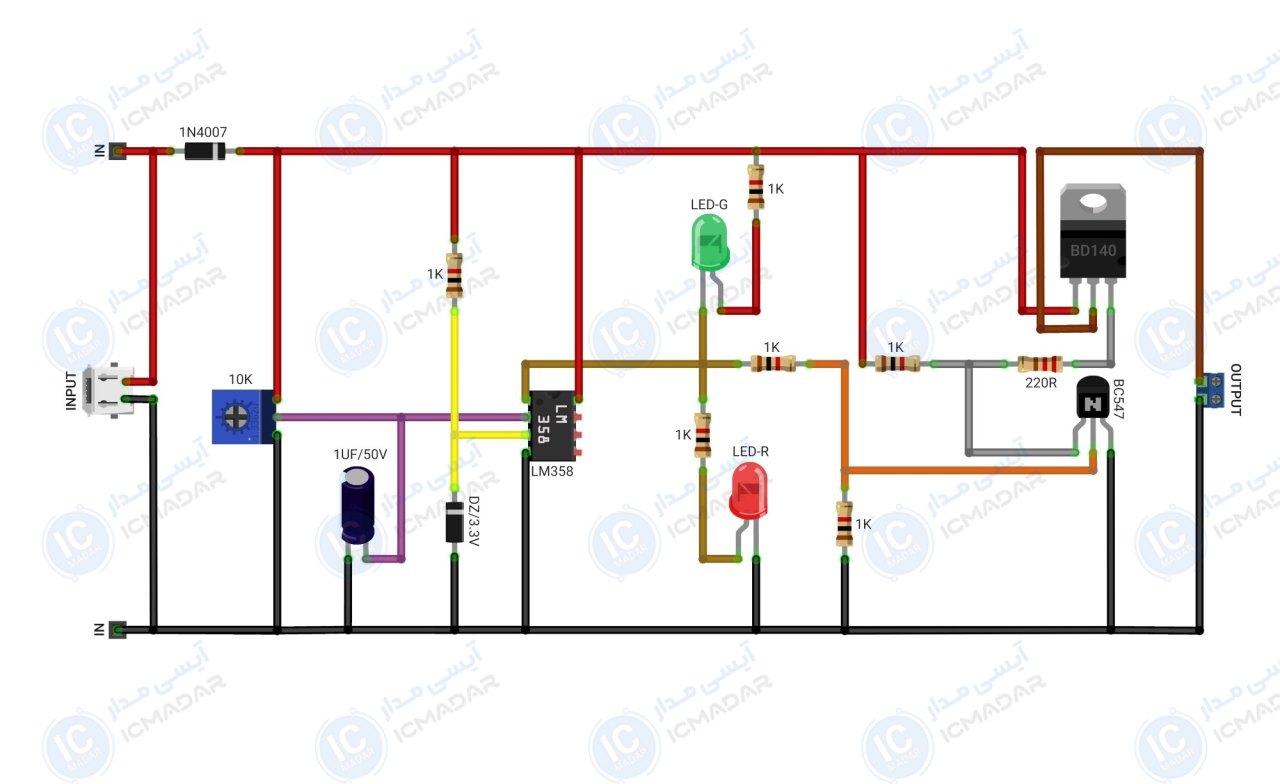

مدار شارژر باتری لیتیومی با قطع خودکار
شارژ باتریهای لیتیومیونی | تست و نگهداری باتریهای لیتیومی | استفاده در پاوربانکهای سفارشی
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ ورودی : 5 یا 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 1 آمپر
- • نشانگر در حال شارژ : دارد
- • شانگر شارژ کامل : دارد
- • حافظت شارژ بیش از حد : دارد
- • محافظت اتصال معکوس : دارد
- • نوع ورودی : میکرو USB یا پد
- • پی سی بی : 75 در 25 میلمیتر
- • تعداد قطعات : 17 عدد
لیست قطعات
- آیسی LM358
- ترانزیستور BD140
- ترانزیستور BC547
- دیود زنر 3.3 ولت
- دیود 1N4007
- مولتی ترن 10 کیلو اهم
- خازن 1 میکرو فاراد 50 ولت
- مقاومت 1 کیلو اهم شش عدد
- مقاومت 220 اهم
- ال ای دی سبز مات
- ال ای دی قرمز مات
- میکرو یو اس بی
آشنایی با قطعات مدار

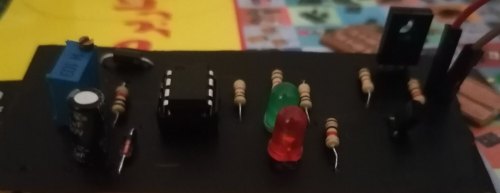

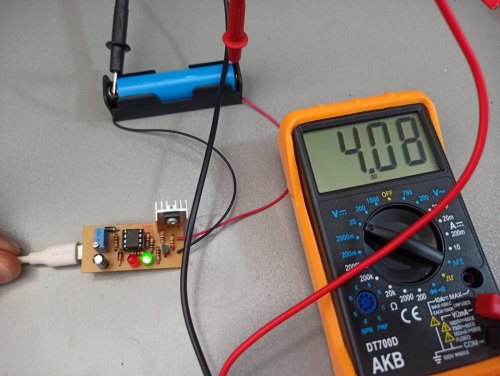

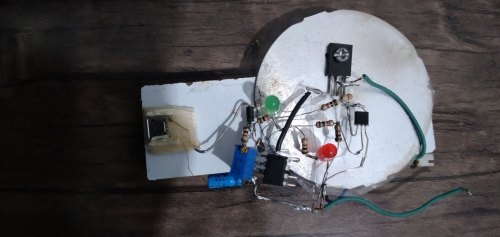

تا الان ۳ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
