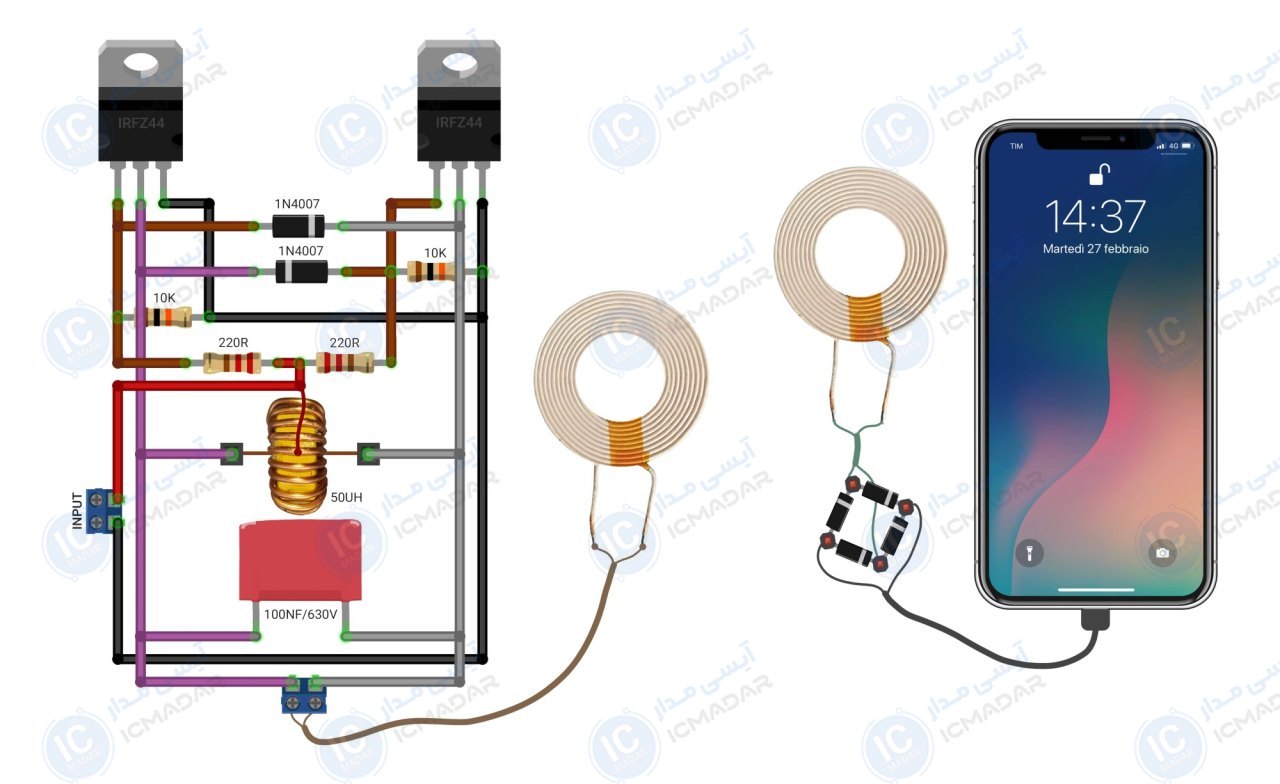

مدار شارژر وایرلس القایی

مشخصات فنی

• • تغذیه ورودی : 5 ولت
• • نوع ولتاژ ورودی : مستقیم
• • ولتاژ دریافتی : 5 ولت
• • جریان مصرفی : 1.5 آمپر
• • حداکثر فاصله کاری : 2 سانت
• • فرکانس کاری : حدود 100 کیلوهرتز
• • زمان انتقال انرژی : کمتر از 1 ثانیه
• • نوع انتقال انرژی: القای مغناطیسی
• پی سی بی : 85 در 40 میلیمتر
• • تعداد قطعات : 9 عدد

لیست قطعات

• ماسفت IRFZ44 دو عدد
• مقاومت 10 کیلو اهم دو عدد
• مقاومت 220 اهم دو عدد
• دیود 1N4007 دو عدد
• خازن پلی استر 100 نانو فاراد 630 ولت
• سلف تیروئیدی 50 میکروهانری
