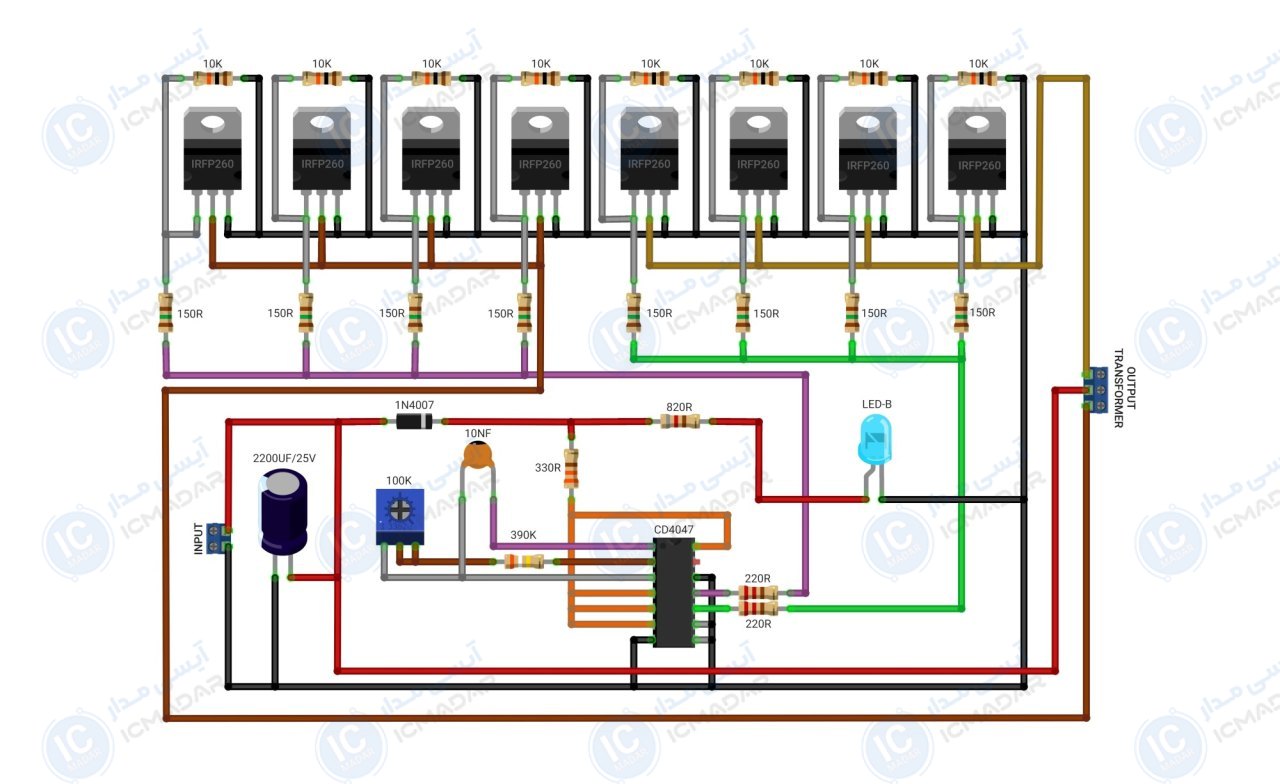

مدار اینورتر چهار و نیم کیلو وات
برق اضطراری خونگی | راهاندازی سیستمهای خورشیدی | برق تجهیزات کمپینگ
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • نوع آیسی : CD4047
- • تغذیه ورودی : 12 ولت
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 4500 وات
- • فرکانس خروجی : 50/60 هرتز
- • نوع سوئیچینگ : PWM دقیق
- • سیستم تنظیم فرکانس : دارد
- • نشانگر ال ای دی : دارد
- • پی سی بی : 135 در 65 میلیمتر
- • تعداد قطعات : 35 عدد
لیست قطعات
- آیسی CD4047
- ماسفت IRFP260N هشت عدد
- دیود 1N4007
- خازن 2200 میکرو فاراد 25 ولت
- خازن عدسی 10 نانو فاراد
- ال ای دی مات آبی
- مقاومت 10 کیلو اهم 2 وات هشت عدد
- مقاومت 390 کیلو اهم
- مقاومت 820 اهم
- مقاومت 330 اهم
- مقاومت 220 اهم دو عدد
- مقاومت 150 اهم 2 وات هشت عدد
- مولتی ترن 100 کیلو اهم
آشنایی با قطعات مدار

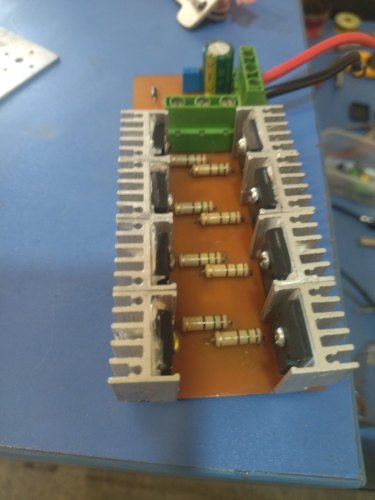

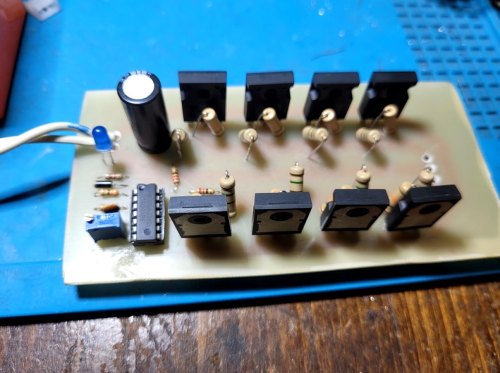

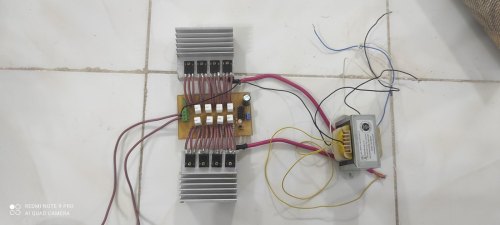

تا الان ۵ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
